Kompenzace teplotní dilatace

Odborná instalace přirozených kompenzačních prvků

Roztažnost potrubí se liší v závislosti na materiálu a okolních podmínkách. Určujícím faktorem je teplota protékajícího média a materiál trubky. 30m trubka z nerezové oceli se při teplotním rozdílu 100 °C prodlouží téměř o pět centimetrů.


Tyto změny délky je třeba při montáži zohlednit a kompenzovat. Jedině tak lze zabránit případnému poškození, jako je například zkroucení nebo zlomení trubek. Toho lze dosáhnout na jedné straně správnými vzdálenostmi upevnění, například potrubních objímek. Na druhé straně se pro kompenzaci teplotní dilatace nabízí použití přirozených kompenzačních prvků

Princip přirozených kompenzačních prvků pro kompenzaci teplotní dilatace

Nejběžnějším způsobem kompenzace teplotní dilatace je instalace kompenzátoru ve tvaru L nebo U.

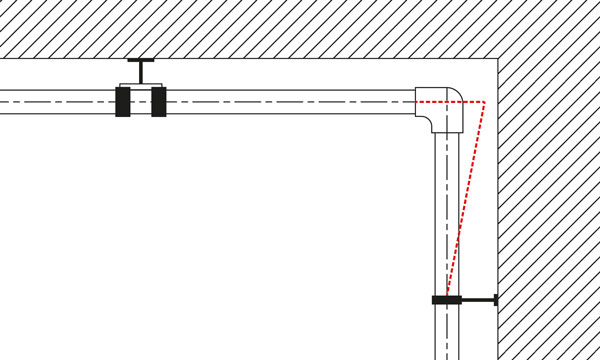

Při použití L-kompenzátoru umožňuje kluzná podpěra délkovou roztažnost v horizontálním směru ramene kompenzátoru. Ve vertikálním ramenu slouží pevný bod jako podpěra pro upevnění krátkého ramena trubky. Tím je umožněna roztažnost bez poškození potrubí nebo pevného bodu.

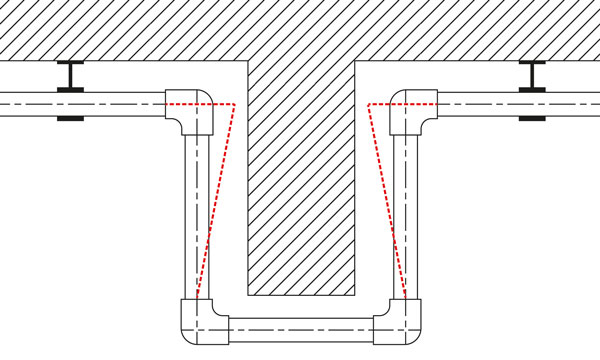

V případě U-kompenzátoru umožňuje kluzné uložení řízený pohyb dilatace. Délky ramen se vypočítávají v závislosti na roztažnosti.

V obou případech je prostřednictvím pevných bodů zajištěno ukotvení potrubí. Díky kluznému uložení a instalovaným kompenzátorům současně zůstane potrubí flexibilní. Trubky se mohou roztahovat, aniž by došlo k poškození potrubní sítě.


Výpočet teplotní dilatace online

S naší online kalkulačkou můžete přímo v prohlížeči rychle a snadno určit roztažnost různých materiálů. Tento nástroj je Vám k dispozici ke stažení také jako součást našeho softwarového balíčku.
