Tři aspekty, které je nutné zohlednit
Stoupačky slouží k vertikální dopravě vody, odpadní vody nebo plynu potrubím do různých podlaží budovy. Ve výškových budovách jsou často realizovány prostřednictvím instalačních šachet, v nichž jsou vertikálně uložena různá potrubí a vedení. Pro profesionální konstrukci je třeba při upevňování stoupaček zohlednit především následující tři aspekty:
1. Zahrnutí délkové roztažnosti
Roztažnost potrubí závisí na teplotě protékajícího média a materiálu trubky. Pomocí naší kalkulačky ji lze snadno a rychle určit pro všechny běžné trubky. Vypočítanou teplotní dilataci je třeba při montáži zohlednit a kompenzovat. Podstatnou roli přitom hraje odborná instalace pevných bodů a kluzných uložení. Jedině tak lze předejít případnému poškození, jako je vylomení držáků nebo zkroucení trubek.
2. Přesné určení zatížení
Pro bezpečné upevnění je nutné už ve fázi projektování zohlednit všechny síly, které na potrubí budou během provozu působit. Například pro nárazové zóny (odbočky) u stoupaček vedoucích kapaliny je přesné dimenzování pro zajištění dostatečného přenosu zatížení upevňovací technikou nezbytné.
3. Zohlednění protihlukové ochrany
Doprava médií potrubím způsobuje hluk – u stoupaček o to více, protože média obvykle mohou proudit vyšší rychlostí než v horizontálních konstrukcích. Nárazové zóny navíc představují pro zvukovou izolaci opravdovou výzvu. Aby se hluk tělesa přes upevnění nepřenášel do stavební konstrukce, je nutné použít tlumicí, popř. akusticky odizolované prvky.
Podle požadavku musí být stanoveno vhodné řešení upevnění. Tři typické konstrukce jsou následující.
Tři typické konstrukce

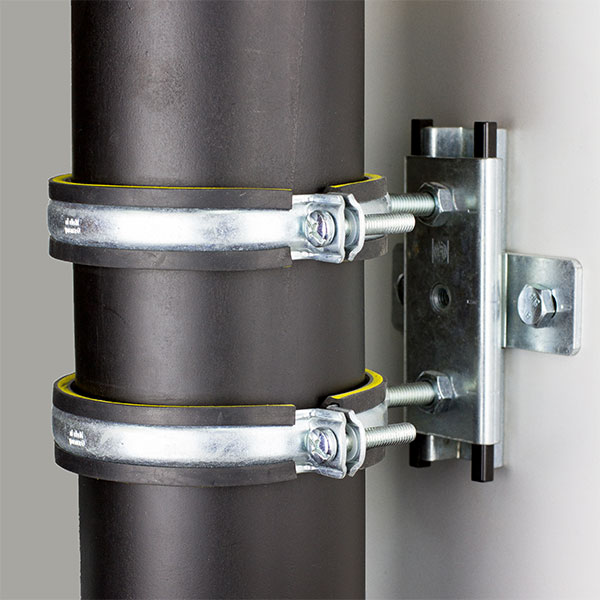

A. Vodicí ložisko

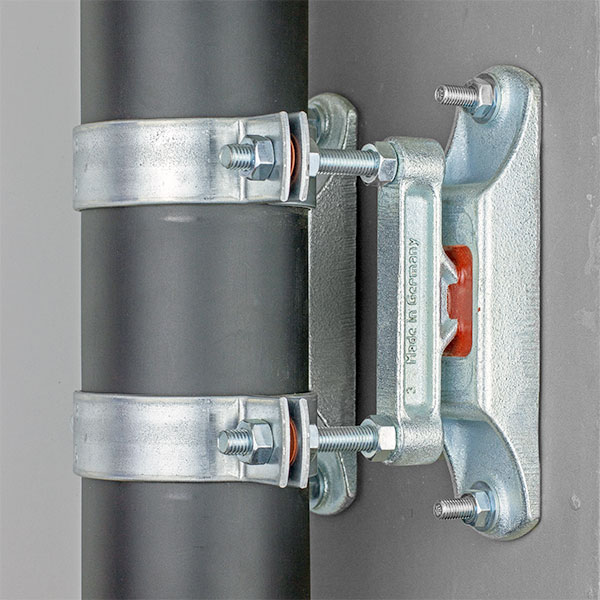

B. Akusticky izolovaný pevný bod (střední zatížení)
