Nová skladovací hala pro společnost UD Chemie

Řešení pro kabelové trasy a potrubí s omezenými podmínkami pro upevnění na strop a stěnu

Požadavky

Realizace

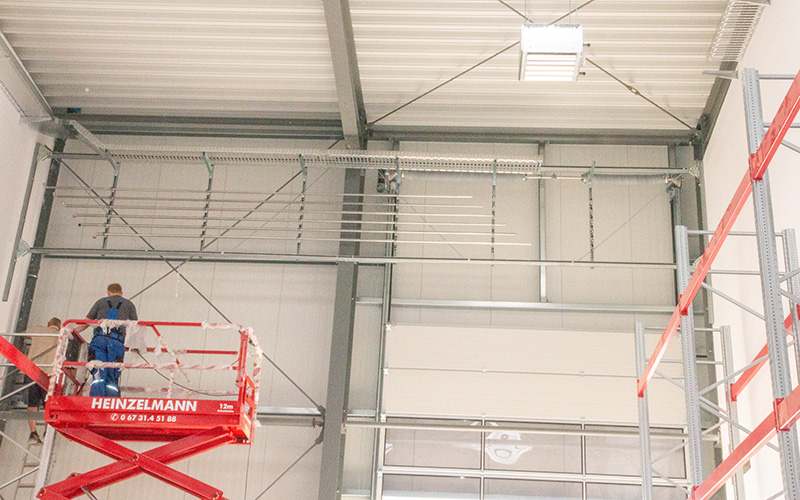

Pro upevnění proto aplikační technici společnosti MÜPRO vytvořili konstrukci z MPC-profilů s vhodně dimenzovanou nosností. Profilová konstrukce byla ukotvena k betonovým sloupům a T-profilům na čelních plochách a mezilehlých úsecích ve výšce devíti metrů. Tímto způsobem bylo možné překlenout rozpětí 5,5 metru.

Profilová konstrukce

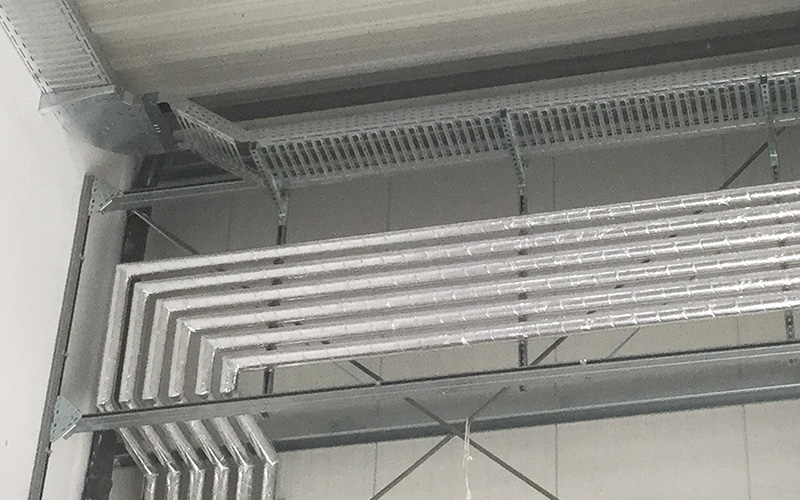

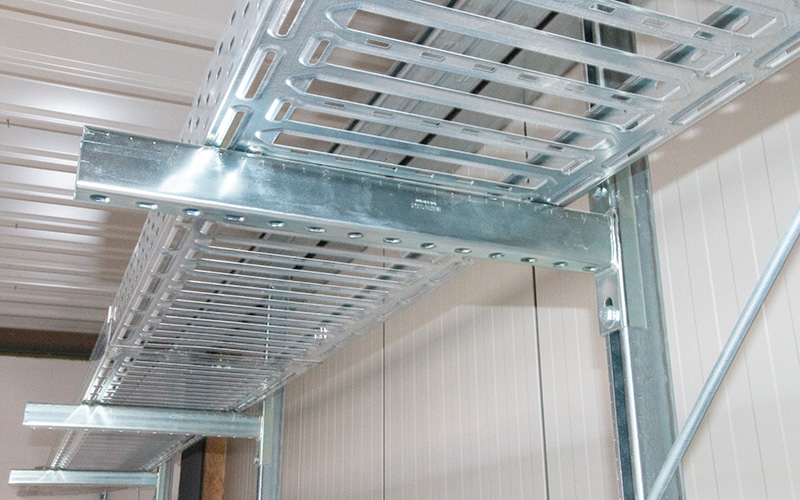

Pro upevnění kabelové trasy a topenářských trubek byly použity dva MPC-profily s H-profilem, které vedou rovnoběžně se stěnou a jsou vertikálně spojeny kratšími MPC-profily. Kabelová trasa je usazena na MPC-konzolách profilů, které jsou připevněny ke svislým MPC-profilům. V úseku profilů pod kabelovou trasou slouží svislé profily také jako základna pro upevnění topenářských trubek.

Upevnění k T-profilu

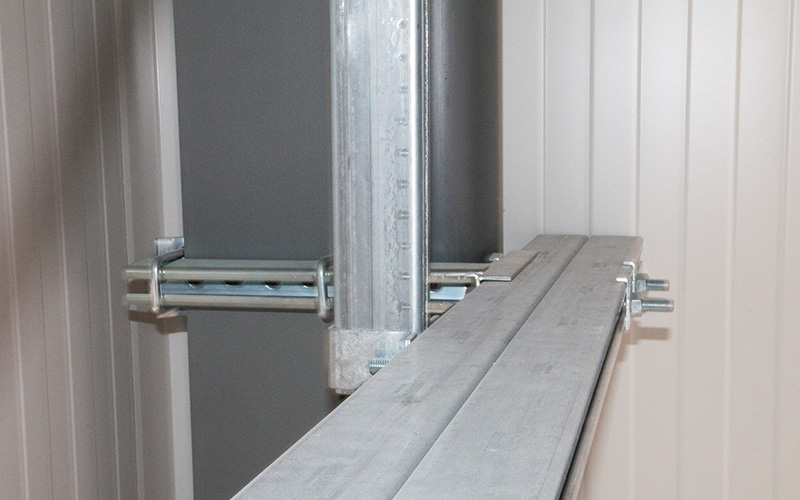

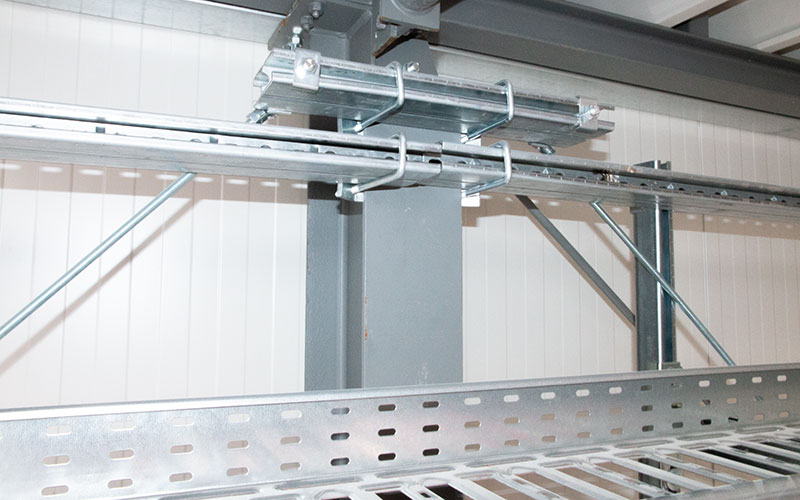

H-profily jsou k T-profilu připevněny buď přímo pomocí upínáků nebo v případě větší vzdálenosti mezi H-profilem a T-profilem pomocí MPC-konzol, které jsou k T-profilu připevněny v pravém úhlu k H-profilům pomocí upínáků.

Kotvení do betonového sloupu

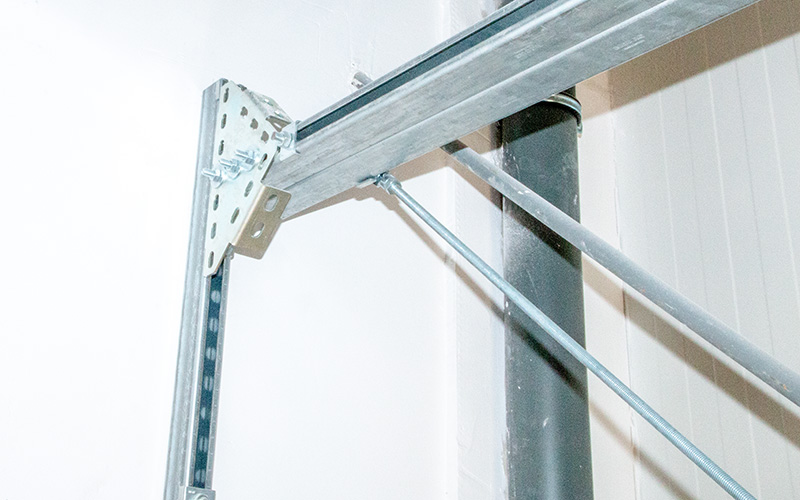

H-profily jsou na jedné přední straně bezpečně spojeny s jiným vertikálním MPC-profilem pomocí konstrukčních úhelníků. Profil je následně připevněn k betonovému sloupu pomocí zátěžových kotev BZ.

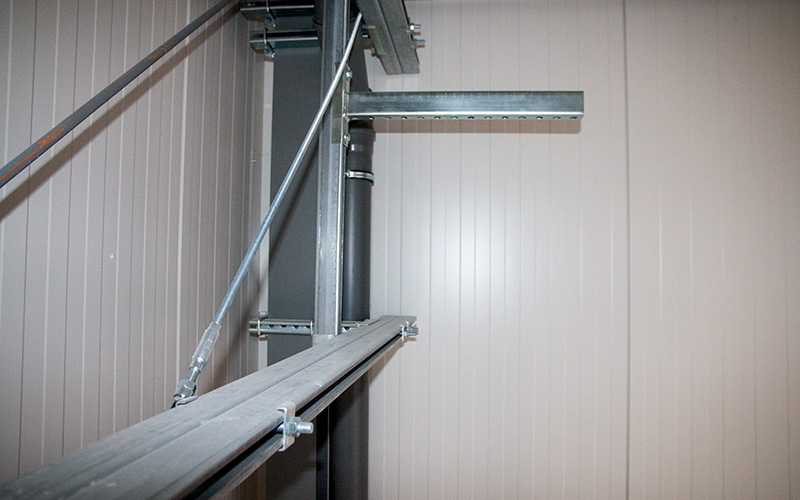

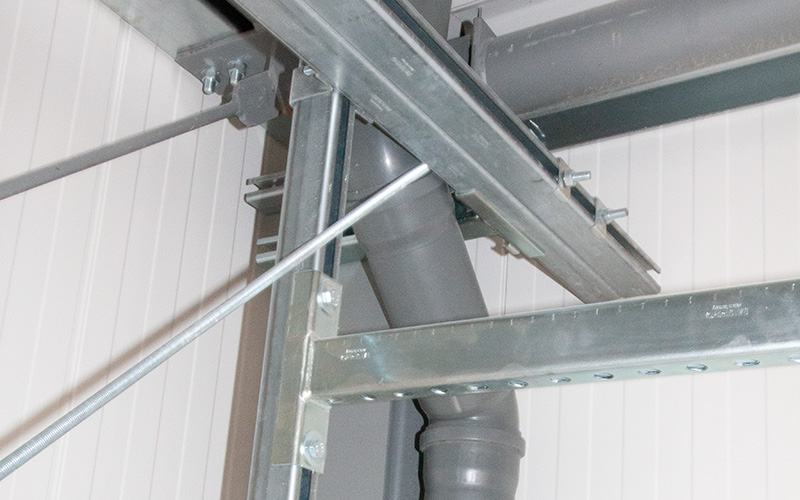

Dodatečné stability a optimálního rozložení zatížení je dosaženo pomocí závitových tyčí, které jsou napínacími zámky upevněny mezi T-profily, příp. MPC-profilem ukotveným v betonu, a H-profily.

Projektování a dimenzování

Odpovědný poradce MÜPRO poskytoval na místě odborné poradenství od plánování až po realizaci upevňovacího řešení. Technické zpracování a dimenzování instalace provedli aplikační technici společnosti MÜPRO. Díky MPC-profilům a montážním dílům tak bylo možné plně vyhovět požadavkům na upevnění a zatížení. Tento projekt také ukázal výhody modulárního charakteru, který nabízí různorodá řešení pro individuální požadavky.
