Rozšíření čistírny odpadních vod Drážďany-Kaditz

Rozšíření čistírny odpadních vod Drážďany-Kaditz

Upevnění potrubí v korozivní atmosféře

Společnost Stadtentwässerung Dresden plánovala do roku 2018 investice do rozšíření čistírny odpadních vod Drážďany-Kaditz v celkové výši 23 milionů eur. Jedním z prvních opatření, která byla zahájena v roce 2015, bylo stavební rozšíření tzv. aktivačního zařízení. Kolem nových jímek bylo nutné provést rozsáhlou instalaci potrubních systémů pro budoucí vedení odpadních vod.

Jako specialista na upevňovací techniku s odpovídajícím sortimentem produktů a technickými znalostmi byla společnost MÜPRO pověřena společností Stadtentwässerung Dresden návrhem a dimenzováním potrubní instalace.

Objem stavebních prací: 23 milionů eur
Dokončení: 2018
Druh budovy: čistírna odpadních vod
Požadavky: ochrana proti korozi
Země: Německo

Požadavky

V krátkém časovém úseku bylo třeba realizovat komplexní koncepci dilatace celého potrubního systému. Bylo třeba vzít v úvahu zatížení způsobené sněhem a větrem a mimořádně korozivní prostředí zařízení.

Realizace

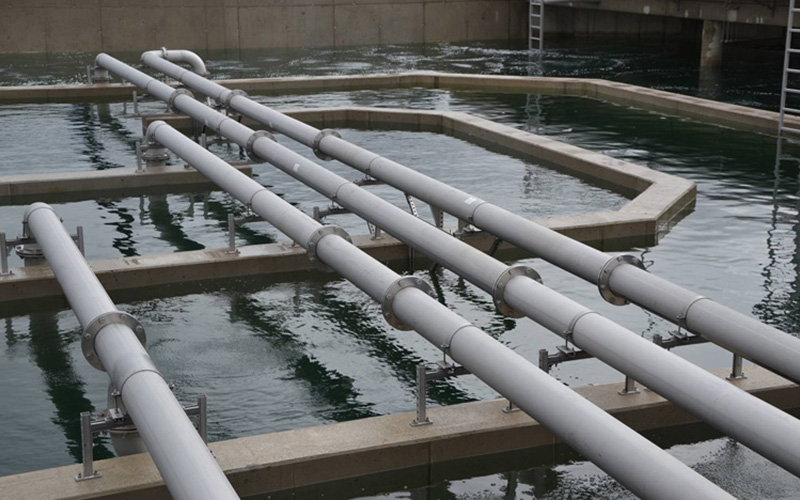

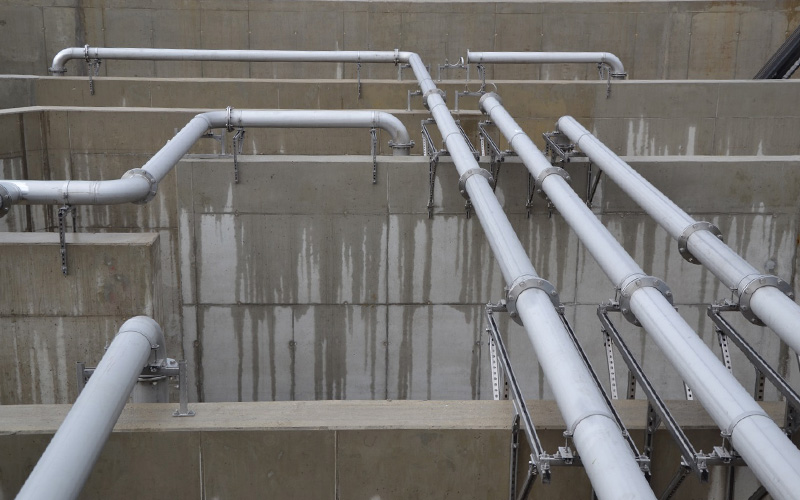

S ohledem na optimální ochranu proti korozi byla použita upevnění z nerezové oceli, jako jsou MPC-profily z nerezové oceli V4A.
Komplexní koncepce dilatace, kterou vypracovali aplikační technici společnosti MÜPRO, zahrnovala výpočty zatížení sněhem a větrem, které byly pro jednotlivé konstrukce odpovídajícím způsobem doloženy.
Tyto výpočty, stejně jako výpočty pevných bodů a kluzných uložení, byly provedeny i s použitím projekčního softwaru MÜPRO.

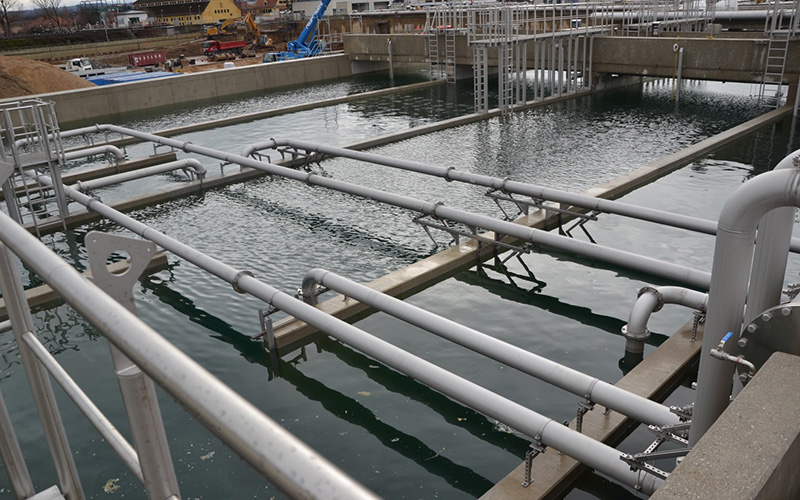

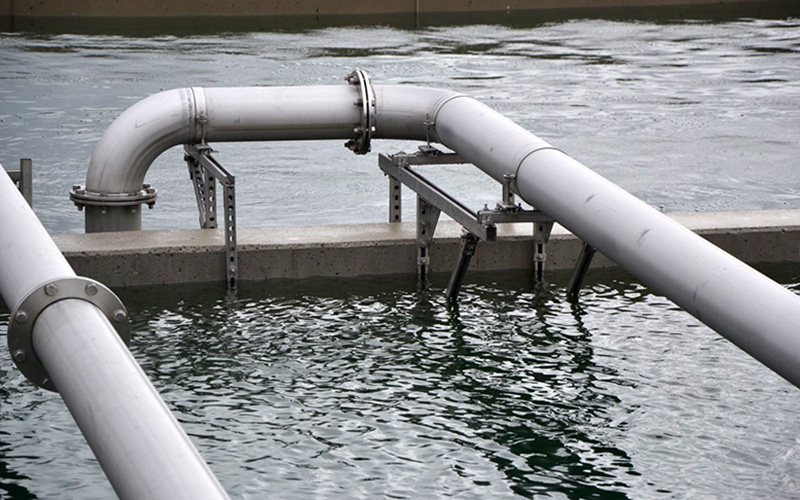

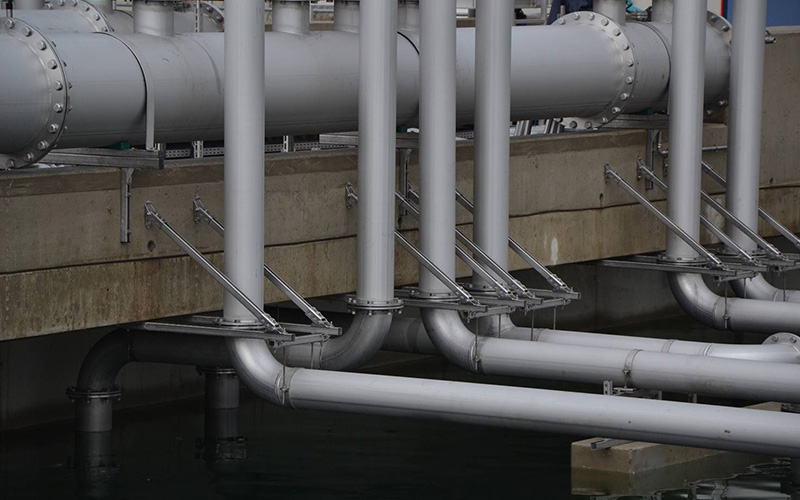

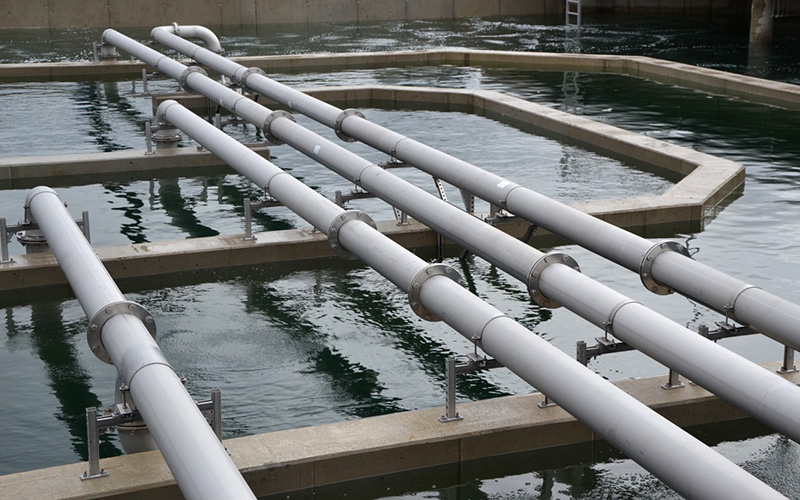

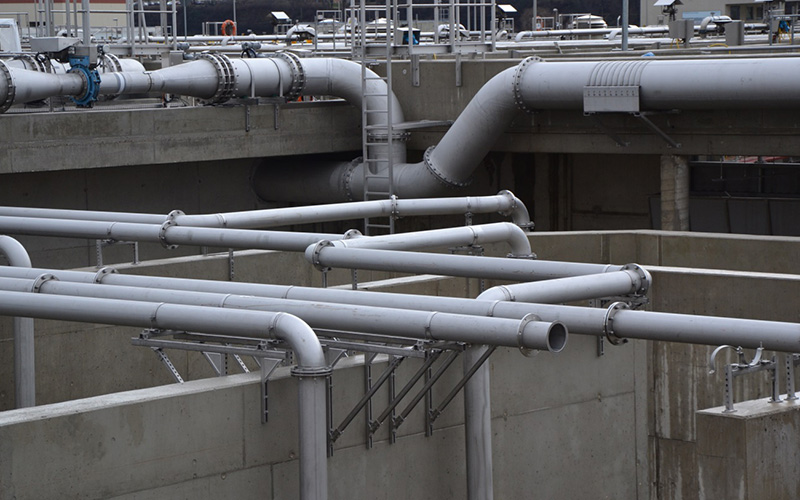

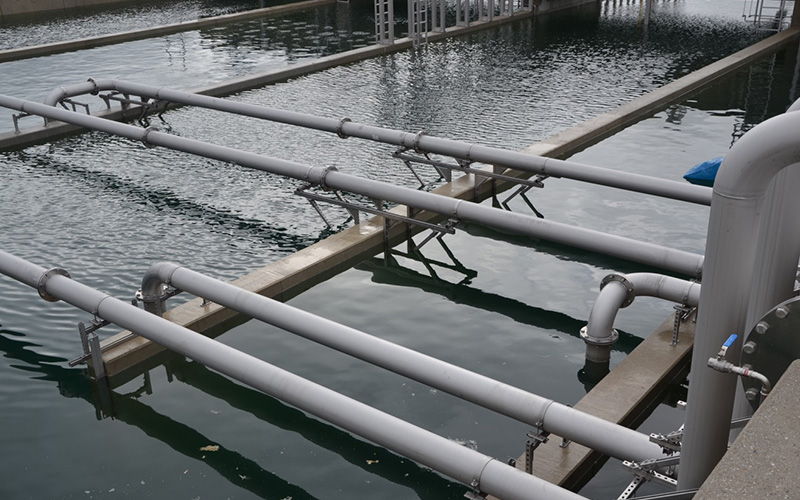

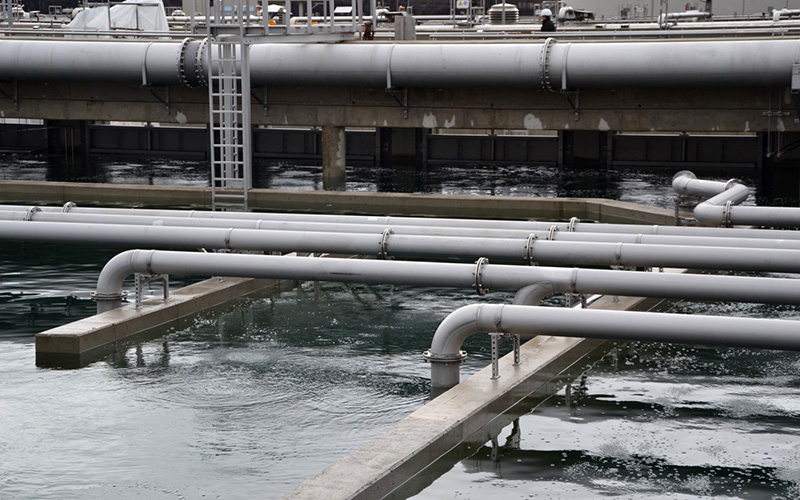

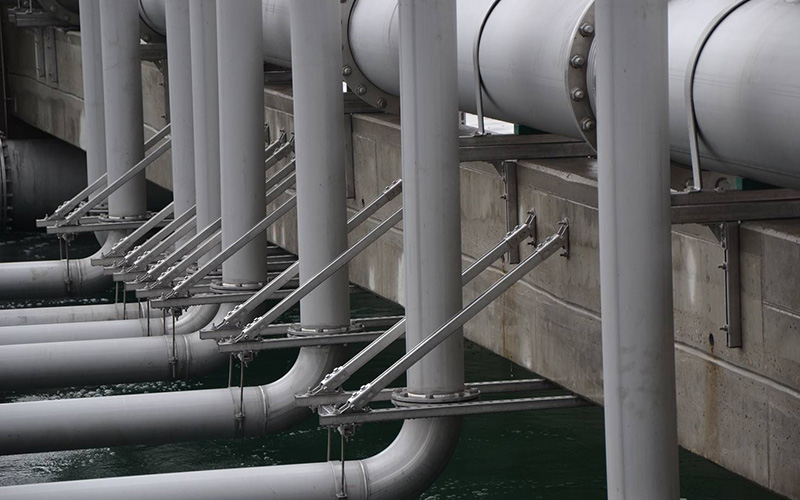

U obzvláště velkých rozpětí až 8 metrů přes nádrže byla instalována vyložená upevnění, která se skládají z MPC-profilů se sedlovou přírubou Vario a posuvným suportem 1,75 kN pro upevnění kluzného uložení.

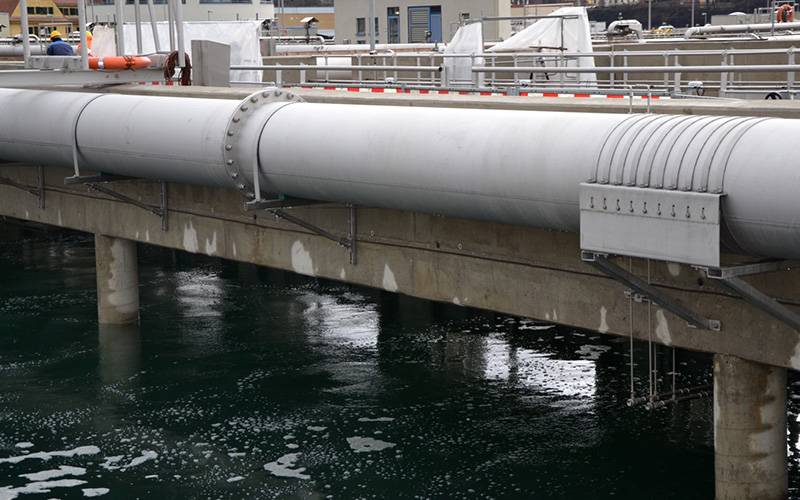

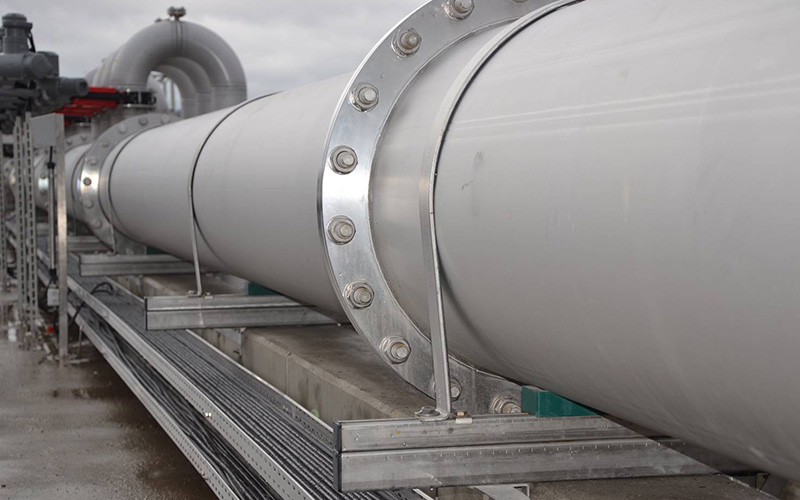

Velké rozměry bylo třeba zohlednit také u potrubí: Pro jmenovité světlosti až 700 mm byly mimo jiné použity třmenové objímky ve zvláštních velikostech a zvětšená replika montážní sady konzol STATO s odpovídajícími na míru vyrobenými objímkami MÜPRO STATO.

Díky podrobné přípravné práci zahrnující rozsáhlé náčrty, výpočty a odpovídající ověření měly všechny zúčastněné strany od samého počátku vysokou míru jistoty při plánování. Pro realizaci bylo možné odvodit odpovídající detailní montážní návody, které spolu s krátkými dodacími lhůtami produktů z nerezové oceli umožnily rychlou montáž.
