Konstrukční konzolová sada pro pevný bod chlazení Standardní provedení

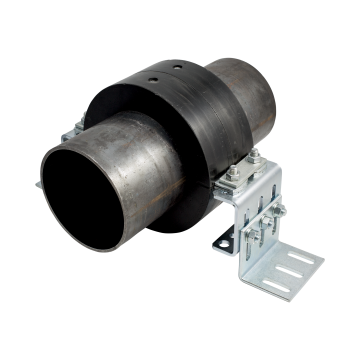

Konstrukční konzolová sada pro pevný bod chlazení

Konzolová svorka, pro pevný bod Typ 170 FL (76,1-168,3 mm), výška: 100-145 mm, pozinkovaná

Zobrazit varianty jako seznam
Obnovit výběr
Čl.-č.: 167121
Provedení: Standardní provedení
Výdejní jednotka: 1 kus
Hmotnost / jednotkové množství: 4,000 kg
kus

Aplikace

  • Vysoce zatižitelný, stabilní nosný systém pro potrubní instalace
  • V kombinaci s objímkami pro pevný bod Typ 170 FL představuje ideální pevný bod potrubí pro chladící medium
  • Zvláště vhodná jako nastavitelná podpůrná konstrukce pro pevné body chlazení

Vaše výhody

  • Plynule nastavitelná výška i sklon
  • Pro nastavení úrovně nebo k vyrovnání nerovností
  • Obvzvláště vhodné pro absorbování vysokých zatížení v axiálním směru potrubí
Stručný popis:
Konzolová svorka, pro pevný bod Typ 170 FL (76,1-168,3 mm), výška: 100-145 mm, pozinkovaná
Provedení:
Standardní provedení

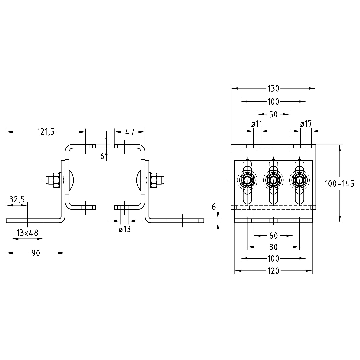

Konstrukční výška [mm]:
100 - 145 mm
Typ výrobku:
Pevné body
Pro vnější průměr trubek:
76,1 - 168,3 mm
Materiál:
Ocel
Povrch:
pozinkovaný
eCl@ss 11.1:
23-35-01-90
eCl@ss 7.1:
23-35-01-90
Rozsah dodávky:
Kompletní konstrukční sada obsahuje: 2 upevňovací úhelníky, 2 adaptační úhelníky, 6 zámkových šroubů M12, 6 šestihranných matic M12, 6 podložek pro M12. Všechny díly v pozinkovaném provedení.
Rozsah nastavení:
45 mm
Číslo celního tarifu:
83025000
