Kyvadlový závěs M12 | dlouhý, s bezpecnostním kontrolním otvorem

Kyvadlový závěs

Kyvadlový závěs M12 dlouhý, mont. délka 70 mm vychýlení až 12°, délka závitu 20 mm, pozinkovaný

Zobrazit varianty jako seznam
Obnovit výběr
Čl.-č.: 120211
Montážní závit: M12
Provedení: dlouhý, s bezpecnostním kontrolním otvorem
Výdejní jednotka: 50 kus
Hmotnost / jednotkové množství: 0,099 kg
kus

Aplikace

  • Upevnění kluzného uložení zavěšených potrubí - umožňuje jak axiální, tak i radiální pohyby potrubí
  • Pro upevňování potrubí, u nichž s teplotou dochází k délkovým dilatacím
  • Zvláště vhodné pro větší vzdálenosti od stropu
  • Při montáži níže uvedených kyvadlových závěsů s použitím MPR-rychloupínacích čepů montážní návod musí být dodržovány

Vaše výhody

  • Stupeň volnosti 360°
  • Velká odchylka od svislice
  • Přizpůsobit výšku potrubí danému použití lze vhodnou délkou závitové tyče
  • Výškové nastavení lze jemně doregulovat hloubkou zašroubování závitu
  • Hloubku zašroubování je vidět bezpečnostním kontrolním otvorem (dlouhé provedení)
  • Krátké provedení pro malé výšky stavby
Stručný popis:
Kyvadlový závěs M12 dlouhý, mont. délka 70 mm vychýlení až 12°, délka závitu 20 mm, pozinkovaný
Provedení:
dlouhý, s bezpecnostním kontrolním otvorem
Typ výrobku:
Kluzná uložení

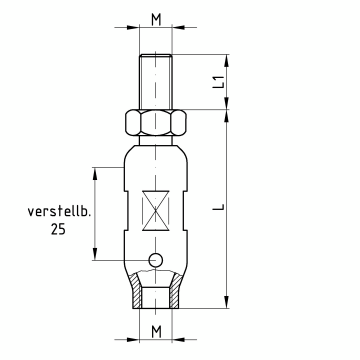

Délka závitu L1:
20 mm
Materiál:
Ocel
Povrch:
pozinkovaný
Montážní závit:
M12
eCl@ss 11.1:
23-05-90-90
eCl@ss 7.1:
23-05-90-90
Provedená zkouška požární odolnosti:
Ano
Max. doporučené zatížení:
3 500 N
Odchylka od svislice:
do 12°
Max. rozsah výškového nastavení do:
25 mm
Číslo celního tarifu:
73269098
