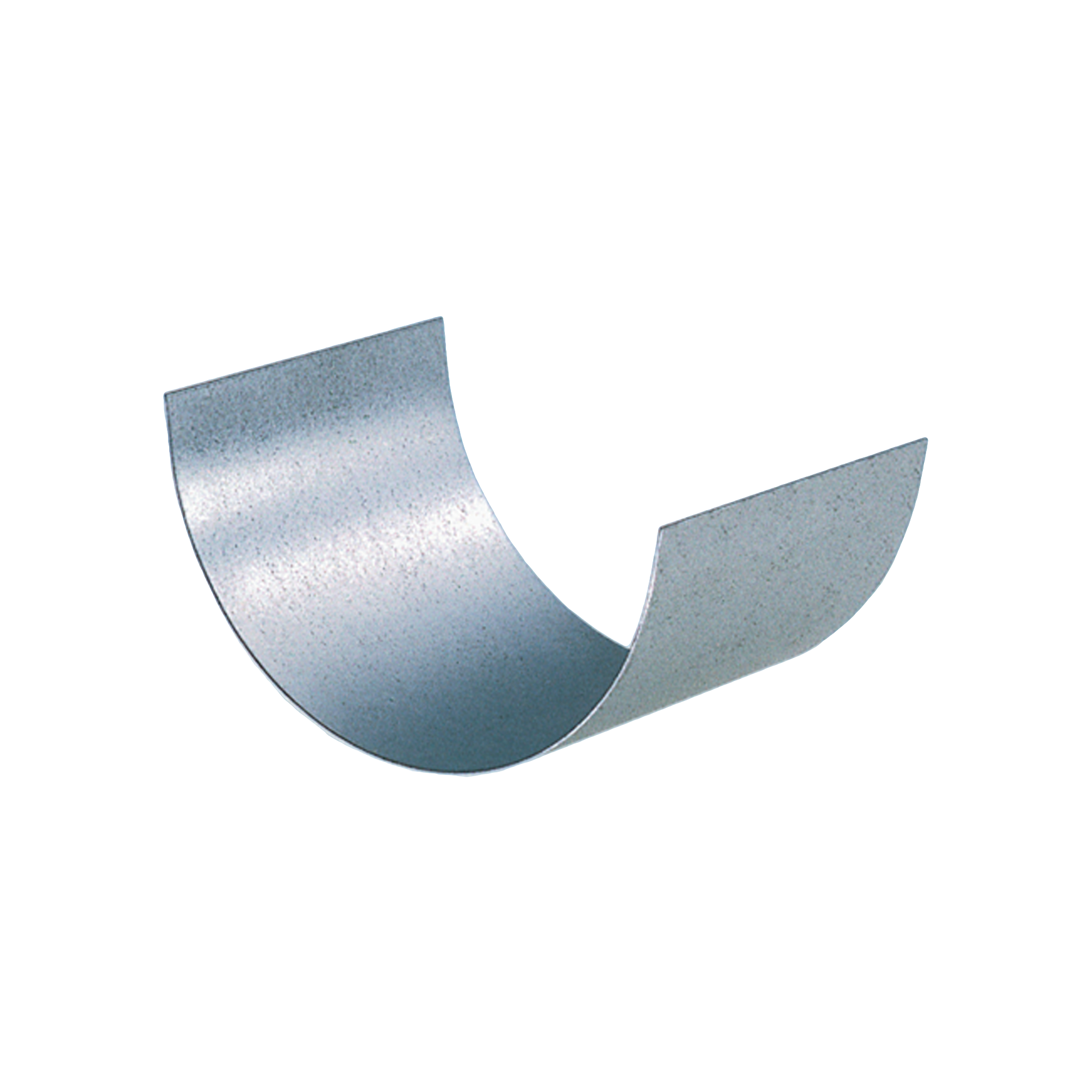

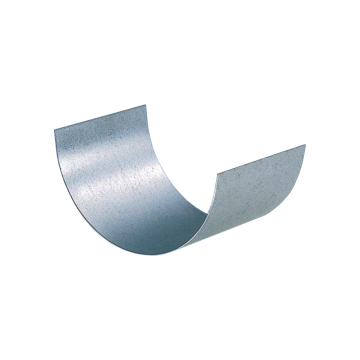

Roznášecí návleky

Roznášecí návleky

pro ISO-objímky s PU-pláštěm, pozinkované

Zobrazit varianty jako seznam

Tloušťka izolace:

20 mm

Délka skořepiny [mm]:

100 mm

Vnější průměr potrubí D:

57 mm 70 mm 76 mm 83 mm 102 mm 110 mm 125 mm 133 mm 160 mm 33,7 mm 42,4 mm 48,3 mm 60,3 mm 88,9 mm 114,3 mm 139,7 mm 219,1 mm

Pro další informace, obrázky a dokumenty vyberte variantu.

Aplikace

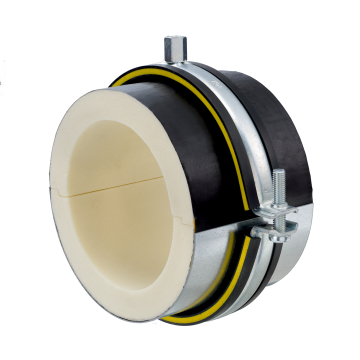

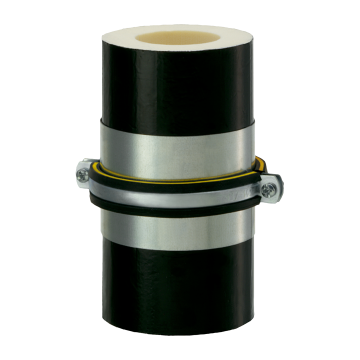

U potrubí o velkém průměru nebo při velkých vzdálenostech upevnění je u objímek ISO s PU plášti bezpodmínečným předpokladem použití roznášecích návleků, které zajišťují lepší roznos zatížení.

Typ výrobku: Příslušenství pro Objímky
eCl@ss 7.1: 23-14-02-90
Tloušťka: 1 mm
Délka skořepiny [mm]: 100 mm
eCl@ss 11.1: 23-14-02-90

Další technické údaje naleznete v datovém listu.

Roznášecí návleky, pro ISO-objímky s PU-pláštěm, pozinkované

	Číslo položky	Tloušťka izolace	Délka skořepiny [mm]	Vnější průměr potrubí D	Action
	116968	20 mm	100 mm	33,7 mm	kus
	117022	20 mm	100 mm	42,4 mm	kus
	117055	20 mm	100 mm	48,3 mm	kus
	117082	20 mm	100 mm	57 mm	kus
	117097	20 mm	100 mm	60,3 mm	kus
	117109	20 mm	100 mm	70 mm	kus
	117124	20 mm	100 mm	76 mm	kus
	117138	20 mm	100 mm	83 mm	kus
	117150	20 mm	100 mm	88,9 mm	kus
	116699	20 mm	100 mm	102 mm	kus
	116717	20 mm	100 mm	110 mm	kus
	116732	20 mm	100 mm	114,3 mm	kus
	116750	20 mm	100 mm	125 mm	kus
	116765	20 mm	100 mm	133 mm	kus
	116780	20 mm	100 mm	139,7 mm	kus
	116804	20 mm	100 mm	160 mm	kus
	116864	20 mm	100 mm	219,1 mm	kus
