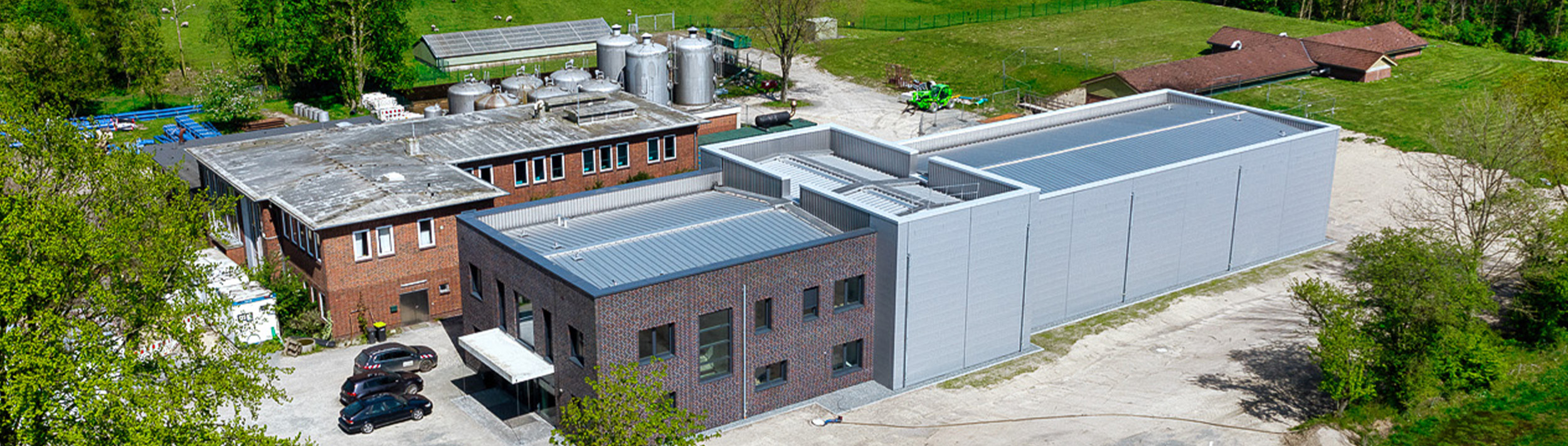

Vodárna Linden

Robustní konstrukce pro dlouhodobé zásobování vodou

Vodárna Linden sází na sortiment MÜPRO

Období od dubna do července 2018 se zapsalo do historie jako nejteplejší od začátku pravidelného zaznamenávání meteorologických údajů v Německu a mnohým zůstalo v paměti.

Aby bylo možné zajistit místní zásobování vodou i v dobách horkých let a sucha, a to jak nyní, tak i v budoucnu, rozhodl se vodohospodářský svaz Norderdithmarschen v té době o investici v řádu milionů do výstavby nové vodárny Linden. Z toho budou mít prospěch přibližně 42 000 zákazníků v 61 obcích, které jsou touto vodárnou zásobovány.

Stavební práce byly zahájeny v roce 2020. Při výstavbě potrubí se spoléhá na dlouholeté zkušenosti a odborné znalosti společnosti Weber Energie und Umwelt Service GmbH z Berlína Pro bezpečné a trvalé upevnění vodovodního potrubí použila společnost Weber Energie und Umwelt Service GmbH vysoce kvalitní konstrukce pro těžká břemena od společnosti MÜPRO. Společně tak byla pro projekt nalezena a úspěšně realizována dlouhodobá řešení.

Dokončení: 2025
Typ budovy: Vodárna
Požadavky: Upevnění pro těžké zatížení, ochrana proti korozi
Země: Německo

Bezpečná realizace konstrukcí pro těžké zatížení

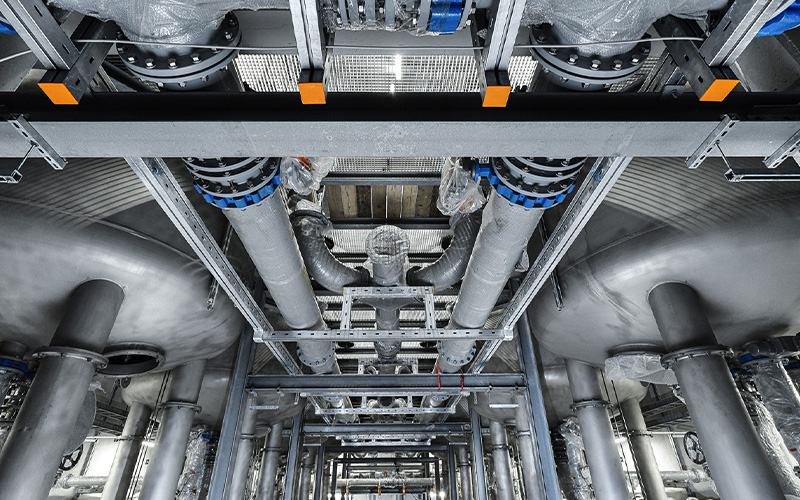

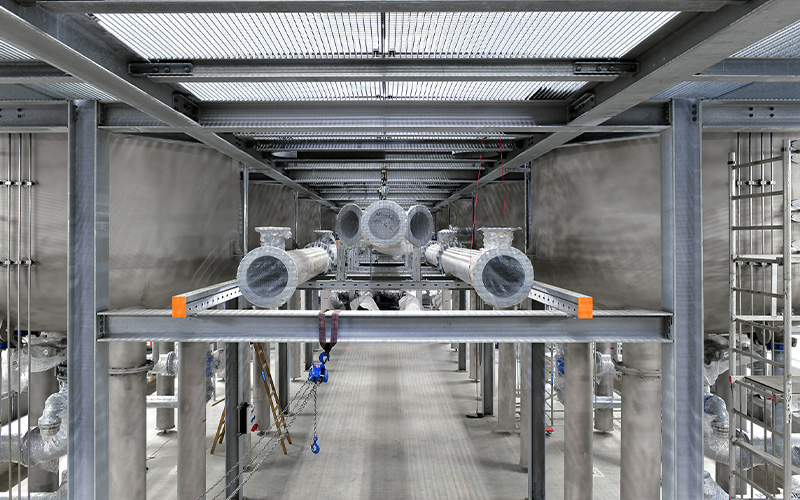

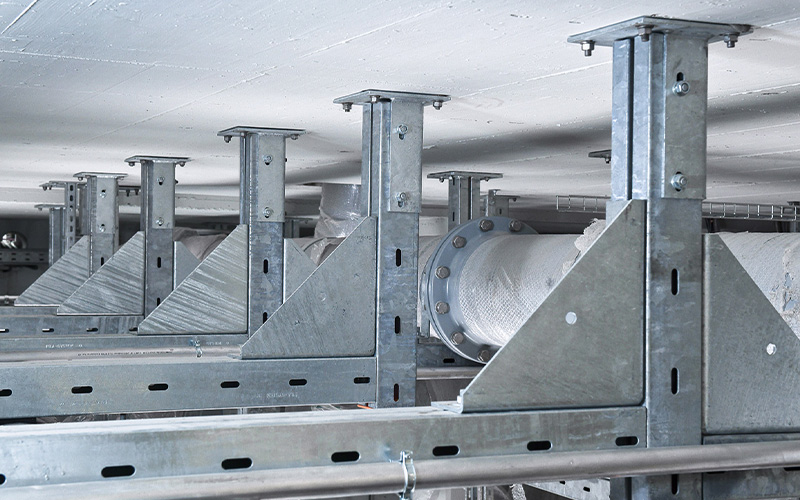

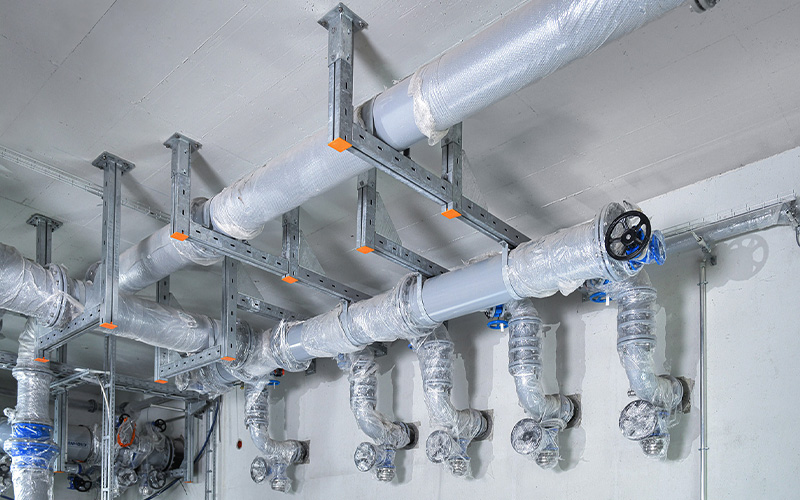

Vodárna Linden je vybavena inovativními systémy pro úpravu podzemní vody. Průřezy nových potrubí byly přizpůsobeny plánovanému a požadovanému průtoku. Aby bylo možné optimálně vyrovnat vysoké zatížení a zvýšenou hustotu osazení, jsou použity konstrukce pro těžké zatížení z řady MPT společnosti MÜPRO. Na sebe navzájem sladěný upevňovací systém MPT je vhodný pro bezpečné upevnění těžkých trubek v průmyslovém a zařízení.

Podle zadání společnosti Weber Energie und Umwelt Service GmbH společnost MÜPRO vypočítala statické požadavky a navrhla držáky. Zvláštností tohoto projektu jsou částečně velké průměry potrubí DN 400 a DN 500, jejichž hmotnost musela být při plánování zohledněna. Celkem bylo použito více než sedm tun materiálu. To zajišťuje bezpečné a zároveň efektivní upevnění potrubí a trubek ve vodárně.

Vhodně zvolená upevňovací technika

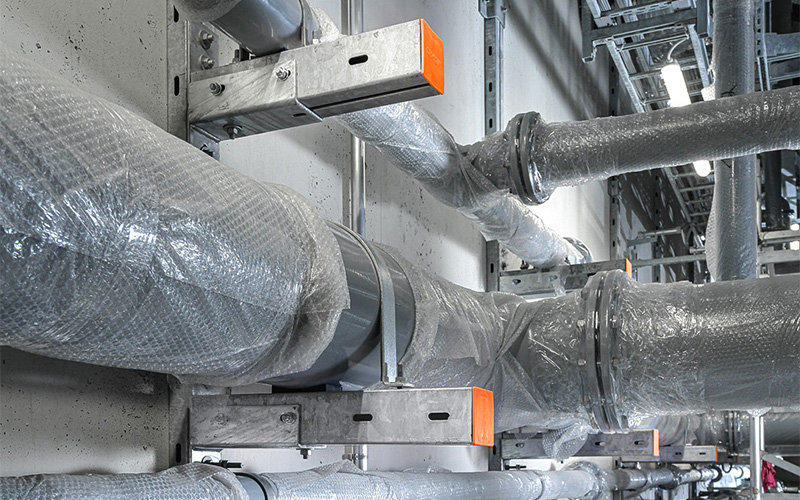

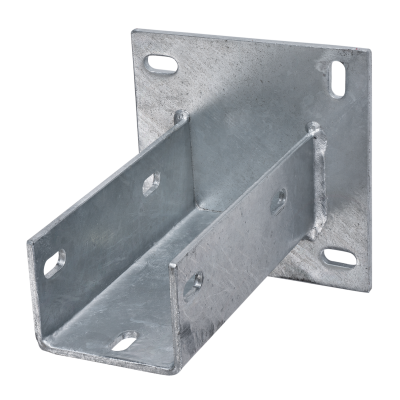

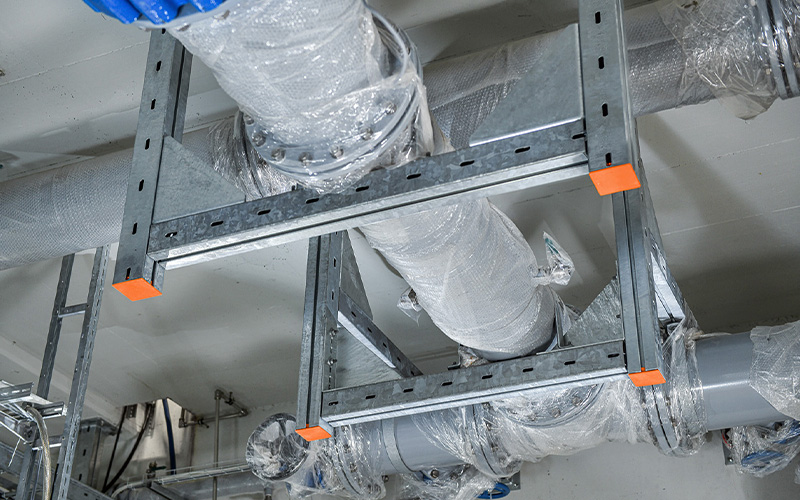

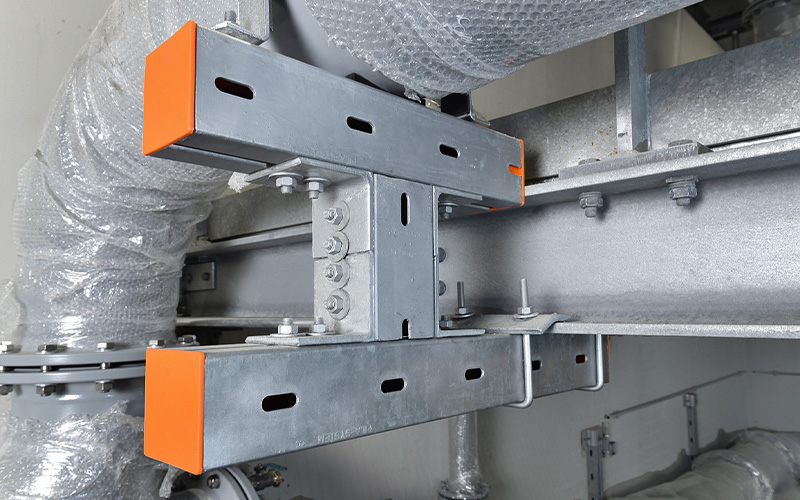

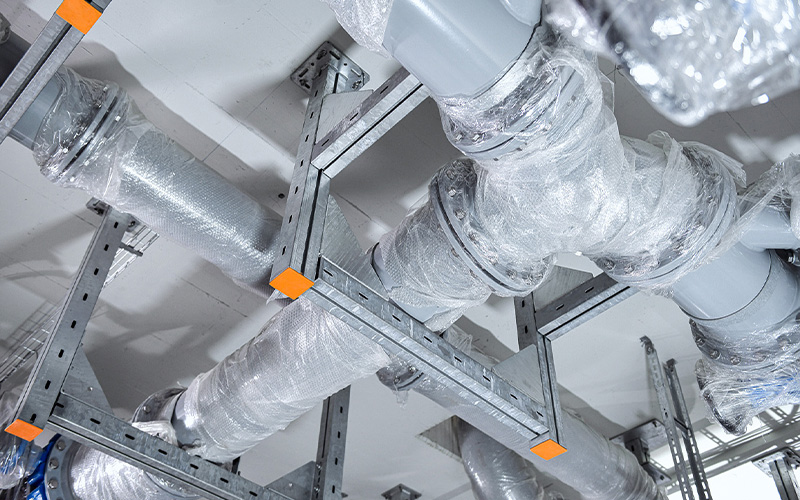

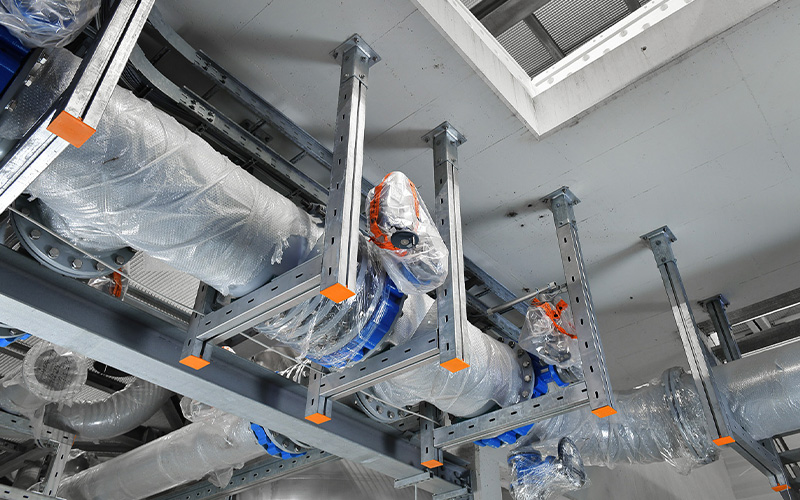

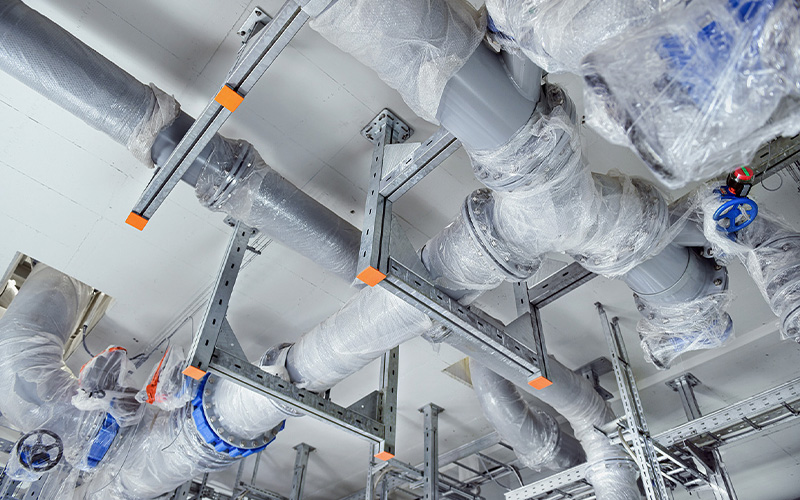

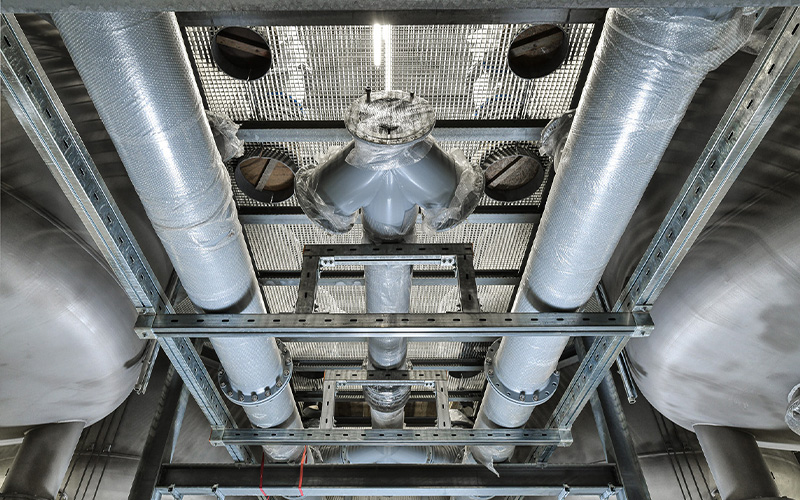

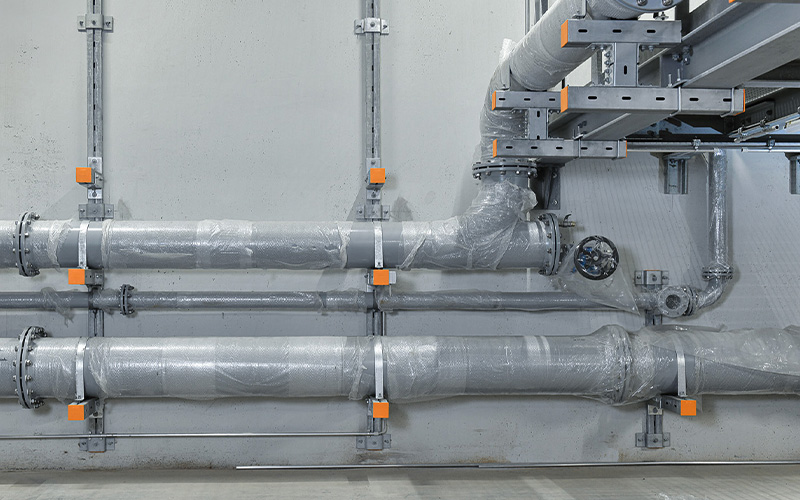

Byly použity žárově pozinkované nosné profily MPT Q100 a Q50 o délce 6 000 milimetrů a odpovídající montážní úhelníky MPT pro spojování profilů. Použitím sedlových přírub MPT je možná rychlá montáž příčníků z profilů MPT. Doplnění o funkční příslušenství přináší úsporu času a nákladů a díky použití koncových krytek MPT také čistý vzhled.

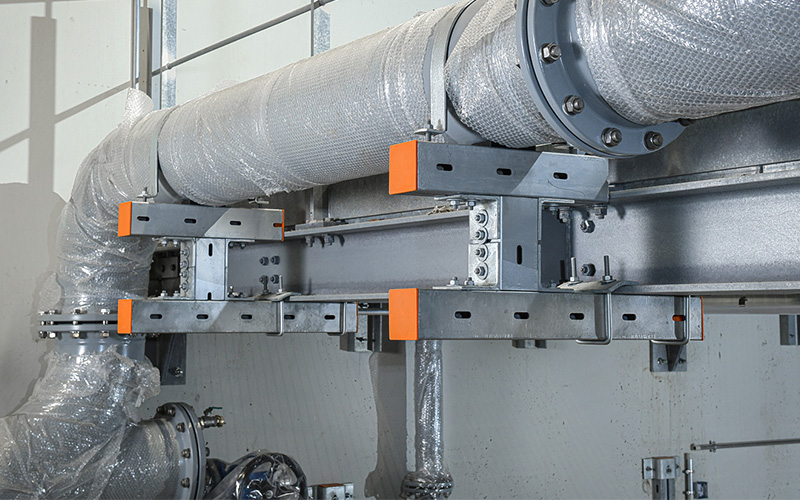

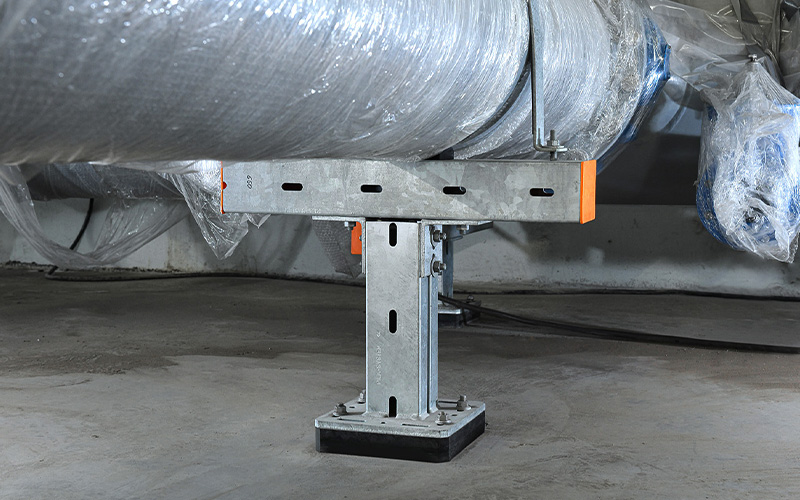

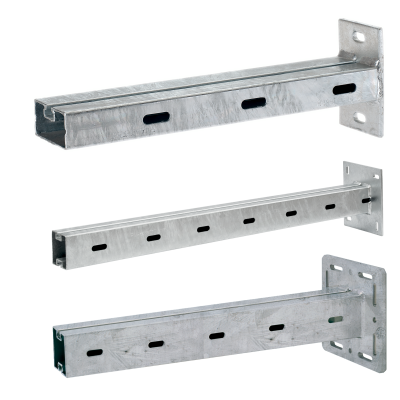

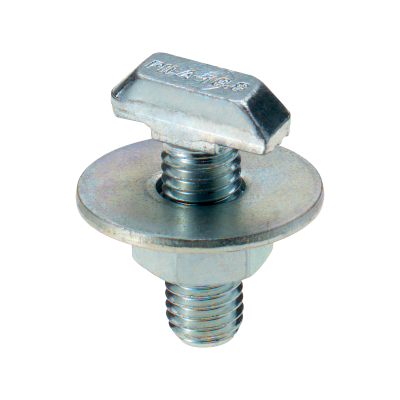

Žárově pozinkovaná konzola MPT Q100 byla použita ve čtyřech délkách: 500, 750, 1 000 a 2 000 milimetrů. Díky základové desce lze konzoly připojit přímo. Konstrukci doplňovaly šrouby MPT s kladívkovou hlavou v různých provedeních, podložky, závitové tyče a různé šestihranné matice z sortimentu MÜPRO. Bezpečné a dlouhodobé upevnění zajišťují také vysoce výkonné kotvy MÜPRO BZ.

Díky dvěma hloubkám ukotvení jsou navíc flexibilně použitelné. Výhody spočívají v pevném ukotvení pomocí drážkované roztažitelné objímky se zuby a v roztažení s kontrolovanou silou pomocí utahovacího momentu.

Ochrana proti korozi díky žárově pozinkovanému provedení

Při instalaci konstrukce ve vodárně bylo třeba vzít v úvahu několik zvláštností, zejména s ohledem na korozi. Vlhkost a kondenzace totiž mohou materiály rychle napadnout a trvale poškodit. Žárově pozinkované provedení upevňovacích prvků z sortimentu MPT umožňuje bezproblémové použití v interiéru i exteriéru. Na rozdíl od nerezové oceli je zde ochrana proti korozi zajištěna i po desítkách let. Tím se aktivně předchází korozním trhlinám a zlomeninám způsobeným korozí. Zinkové povlaky jsou navíc mechanicky velmi odolné. Zejména při použití v rámci vodovodního potrubí je tak zajištěno dlouhodobé využití konstrukce.

Závěr

Upevňovací techniky společnosti MÜPRO použité ve vodárně Linden umožňují realizaci konstrukcí pro těžká břemena s ohledem na bezpečnost, snadnou montáž a ochranu proti korozi.
