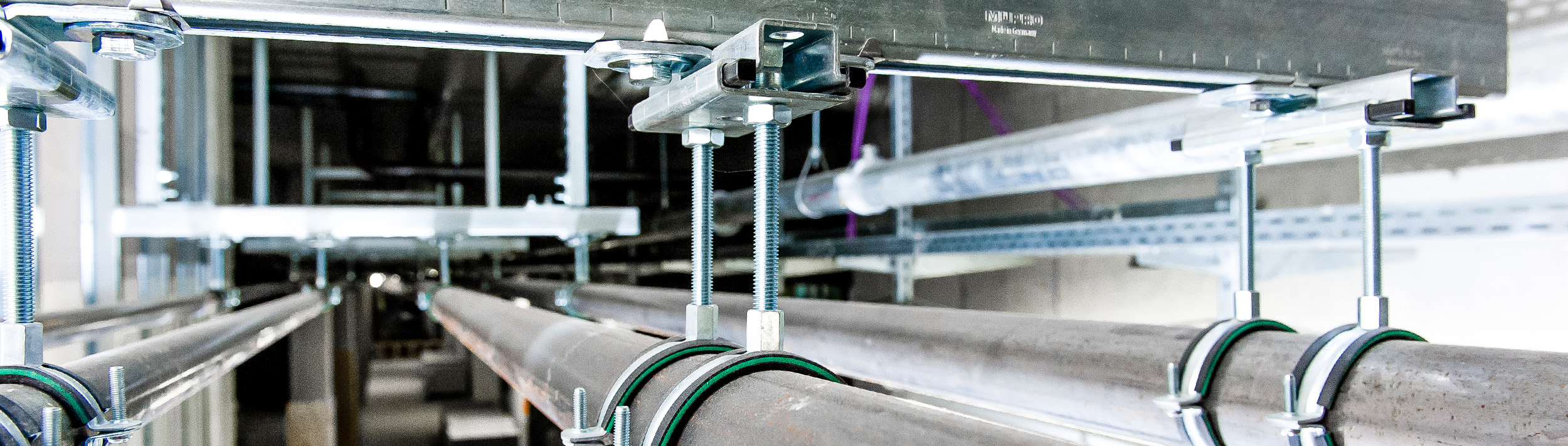

Novostavba univerzity v Bielefeldu

Rozsáhlý projekt rekonstrukce 40 let staré hlavní budovy univerzity v Bielefeldu s celkovým objemem stavebních prací 800 milionů eur zahrnoval rozsáhlý katalog opatření. Aby bylo možné zachovat provoz univerzity i přes tuto zásadní rekonstrukci, byla postavena náhradní budova. Katedry, kterých se rekonstrukce týkala, se mohly přestěhovat do této budovy a pokračovat tak ve výuce..

Požadavek

V průběhu výstavby nové náhradní budovy byl rozšířen stávající kolektor. Potrubní systémy uložené v kolektoru měly být přepracovány na základě nové koncepce dilatace.

Objem stavebních prací: 800 mil.
Dokončení: 2013
Druh budovy: Université
Požadavky: Koncepce dilatace
Země: Německo

Realizace

Pro výstavbu kolektoru byla použita vysoce kvalitní upevňovací technika od společnosti MÜPRO:

Kluzné uložení s 1 stupněm volnosti pro kompenzátory dilatace v oblasti výstavby zařízení/uložení těžkých trubek v žárově pozinkovaném provedení

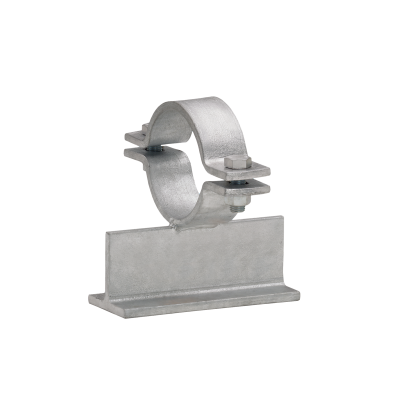

Kluzné uložení typ TP-1 s bočním vedením a pojistkou proti zdvihu pomocí vedení MPT. Nosná konstrukce byla zhotovena z MPT-profilů Q100. Aplikační technici společnosti MÜPRO vypočítali předpokládané působící síly a zajistili potřebné statické posudky
Pevný bod potrubí v žárově pozinkovaném provedení. Sériové spojení montážních sad STATO umožňuje nosnost až 16,5 kN/sada.

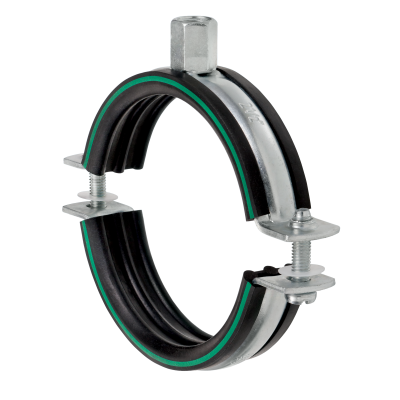

Kluzné uložení se 2 stupni volnosti slouží k přenosu teplotní dilatace v rohové oblasti L-kompenzátorů. Konstrukce se skládá z objímky s montážním závitem Junior se zelenou vložkou DÄMMGULAST® pro snížení hluku až o 18 dB(A) a posuvných suportů 1,75 kN v plochém provedení namontovaných v křížové vazbě. Montáž na stěnu byla provedena pomocí montážních konzol profilů MPC
