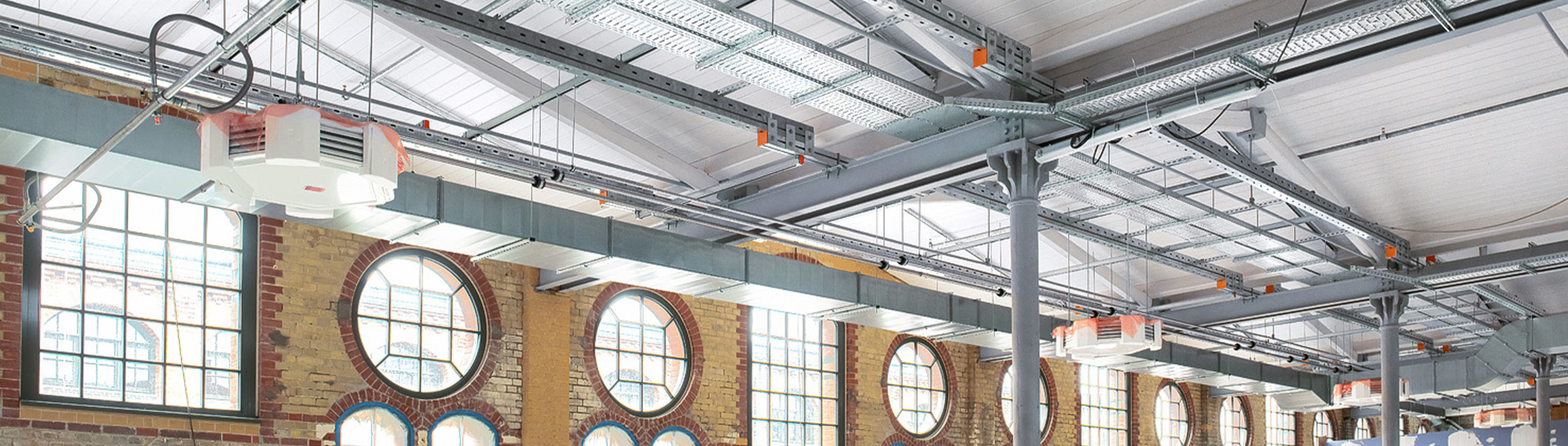

Stará jatka v Berlíně

Inovativní konstrukce stropu v halách „Alter Schlachthof“ v Berlíně

Použití téměř dvou kilometrů systémové kolejnice k upevnění vedení

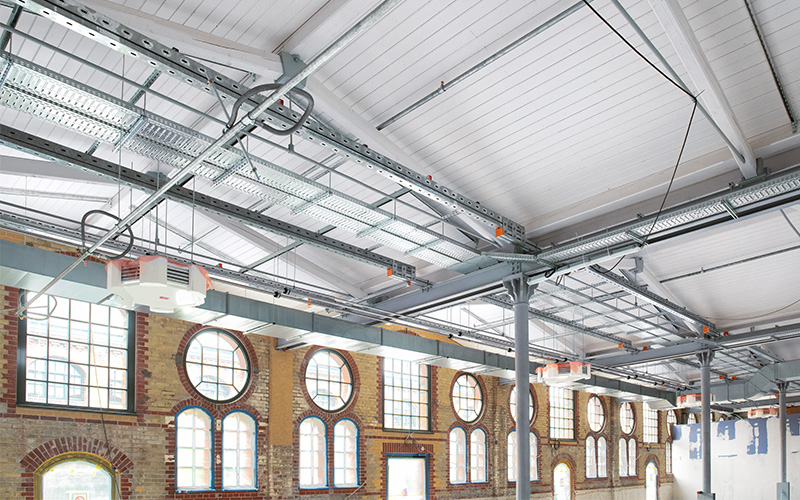

Haly „Alten Schlachthofs Berlin“ na Landsberger Allee, kdysi významného centra zpracování masa a dějiště živé průmyslové historie, dnes procházejí rozsáhlou proměnou: v rámci projektu „DSTRCT.Berlin“ developerské společnosti HB Reavis dochází k zásadní rekonstrukci některých hal a jejich pronájmu renomovaným firmám.

Datum ukončení projektu: ve výstavbě
Typ budovy: Hala
Požadavky: Rozpětí
Země: Německo

Do haly o rozloze 2 700 metrů čtverečních v blízkosti stanice S-Bahn se nastěhuje luxusní fitness studio, což s sebou nese zvláštní požadavky na estetiku všech viditelných stavebních prvků v této oblasti. Celý projekt navíc podléhá přísným podmínkám památkové ochrany.

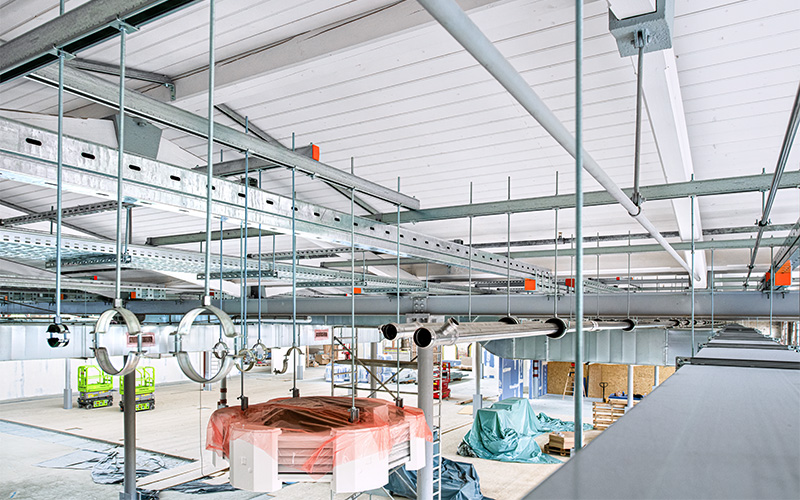

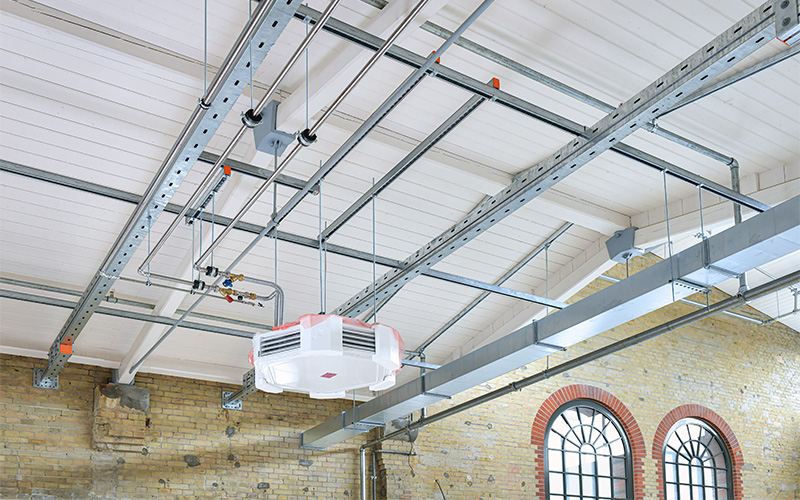

Společnost MÜPRO ve spolupráci s firmou Klima-Bau Volk realizovala v historické hale inovativní upevňovací řešení v oblasti větrání, sanitárních zařízení, vytápění a chlazení, která splňují všechny tyto speciální požadavky na design a instalaci.

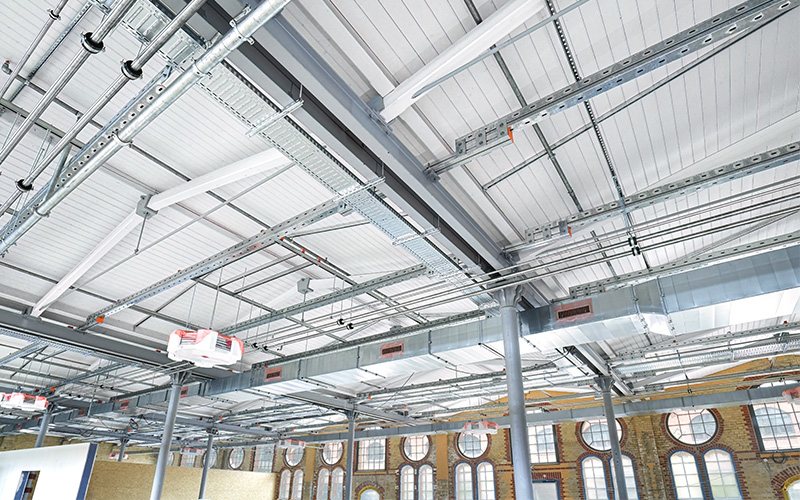

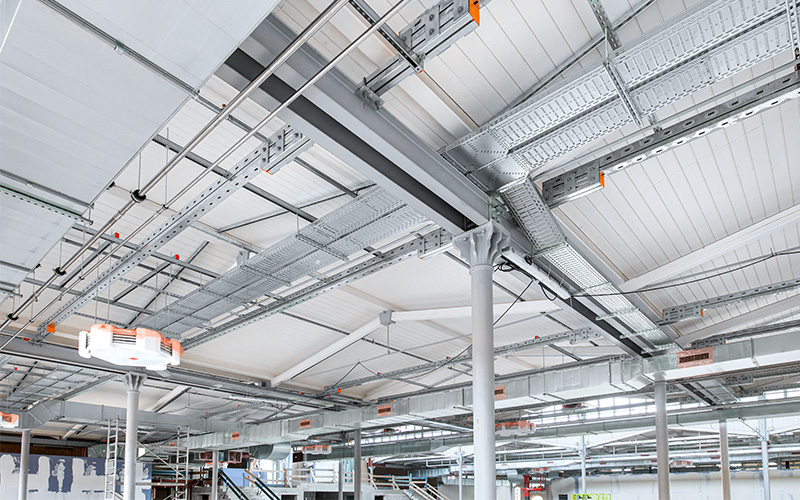

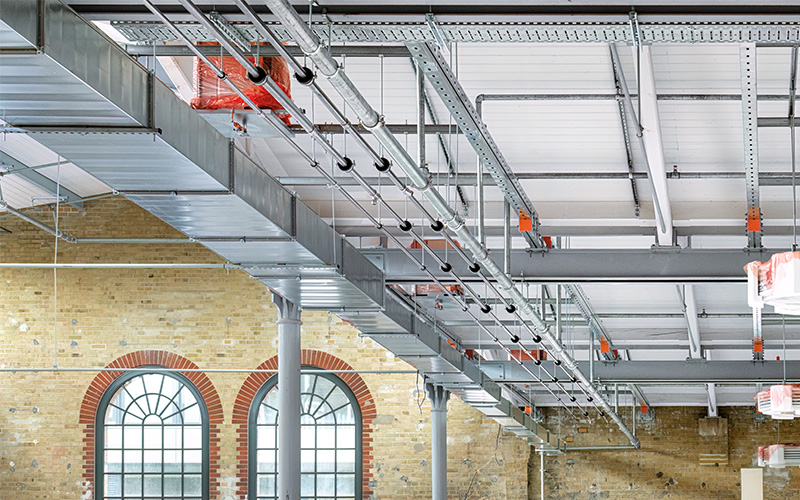

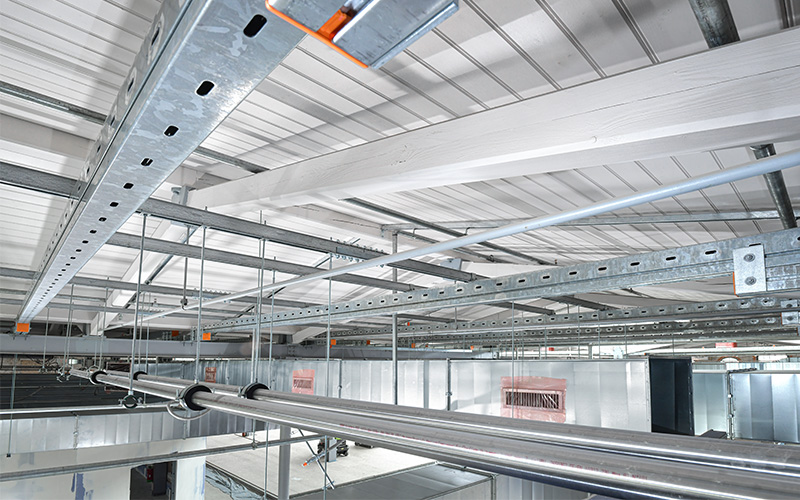

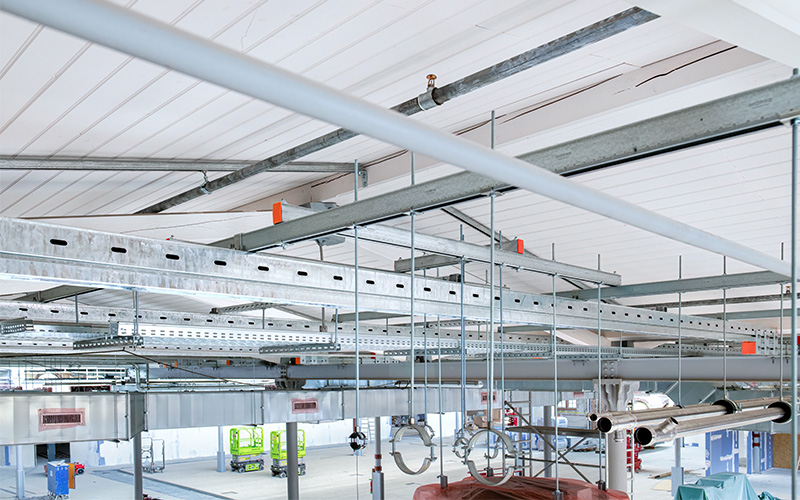

Deckenraster aus MPT Q150, MPT Q100 und MPR Systemschienen.

Výzva: ochrana památek a mimořádné rozpětí

Vzhledem k požadavkům na ochranu památek musí být v tomto projektu upevnění vedení provedeno především ke stropu. Dřevěná střecha budovy má zároveň omezenou nosnost, a proto ji nelze pro tato upevnění využít v obvyklém rozsahu. Ocelové nosníky, které lze použít jako alternativu k upevnění, mají však s rozestupem osmi metrů namísto dnes obvyklých šesti metrů neobvykle velké rozpětí, které je třeba překlenout. To navíc vede ke zvýšenému zatížení jednotlivých kolejnic.

Realizace: Stropní mřížka a upevnění k ocelovým nosníkům

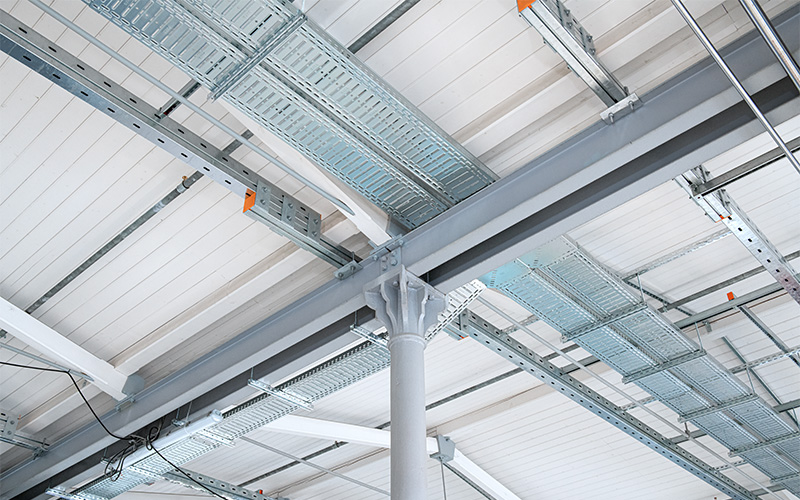

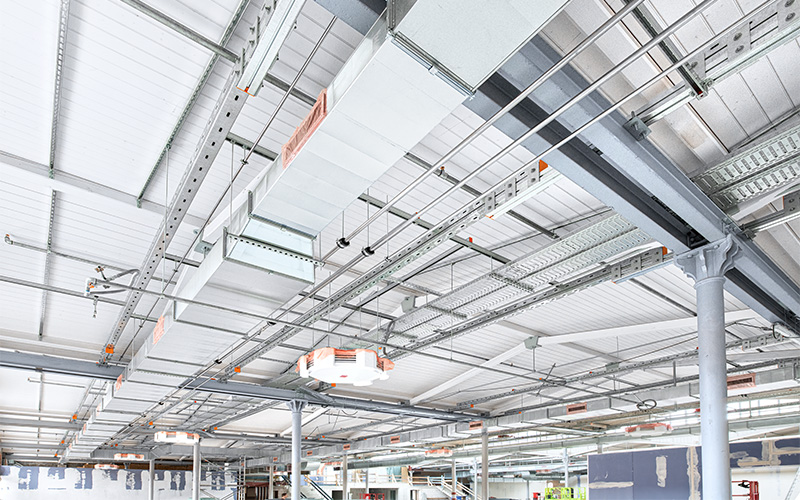

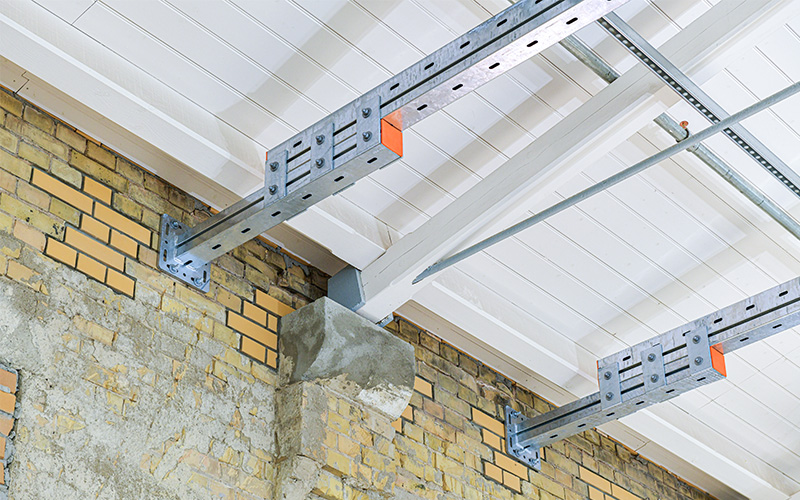

Vzhledem k omezené nosnosti střechy společnost MÜPRO vyřešila upevnění rozvodů pomocí stropní mřížky z kolejnic, která byla připevněna k ocelovým nosníkům.

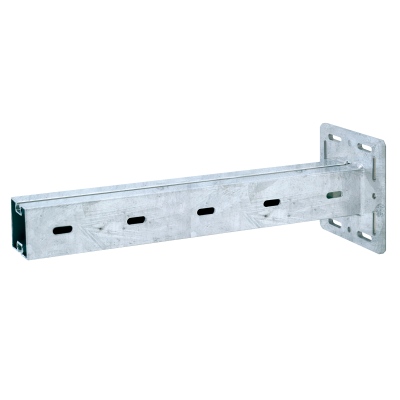

Běžné systémové kolejnice na trhu jsou k dispozici v délkách do 6,64 m, a proto nejsou pro požadované rozpětí mezi nosníky optimální volbou. Jinak je tomu u profilů MPT pro těžká břemena z sortimentu MÜPRO: S profilem MPT Q150 o délce 7,05 metru lze pokrýt většinu rozpětí osmi metrů. Zbývající vzdálenost vyrovnává dodatečná spodní konstrukce MPT Q100. Profily MPT pro těžká břemena navíc splňují zvýšené požadavky na zatížení vzhledem k velkým vzdálenostem.

Vypracování konstrukce stropní mřížky jako technického řešení zvláštních požadavků projektu dokládá odbornou kompetenci společnosti MÜPRO a bylo jako bezplatná spolupráce s projekční kanceláří Heimann Ingenieure zahrnuto do výběrového řízení.

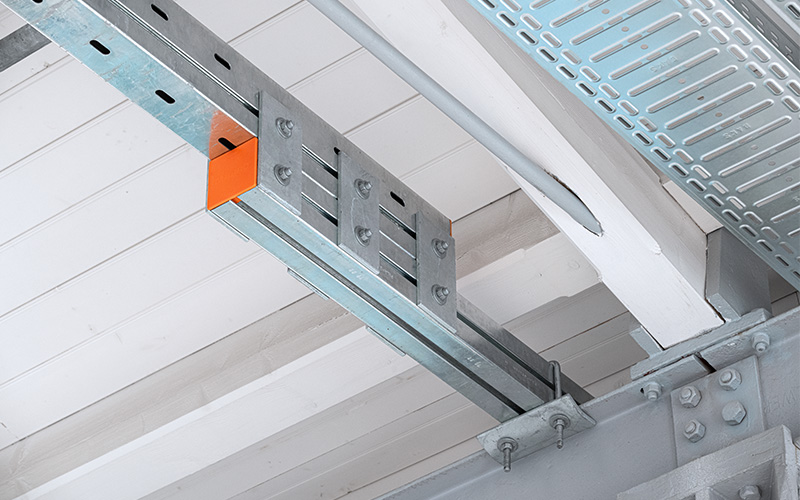

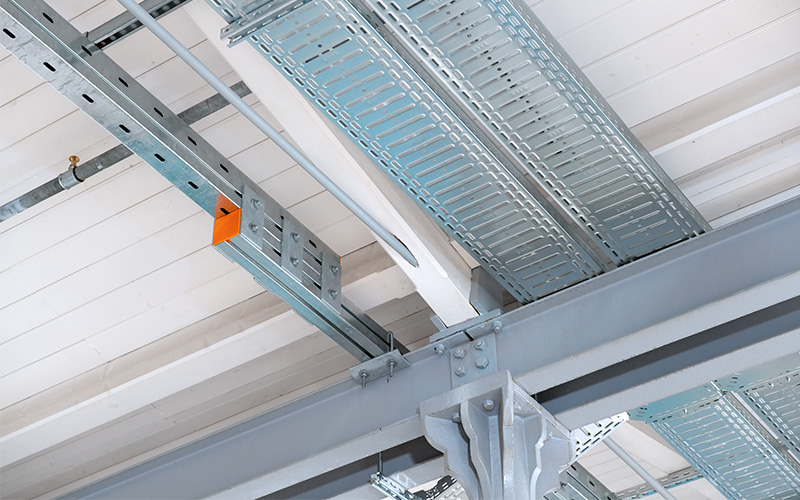

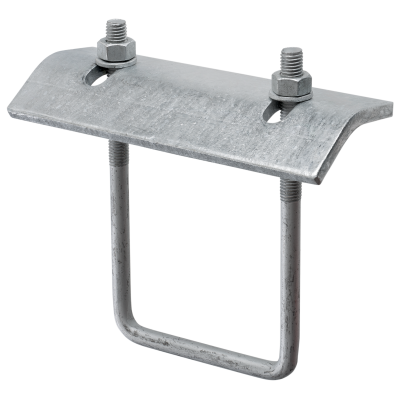

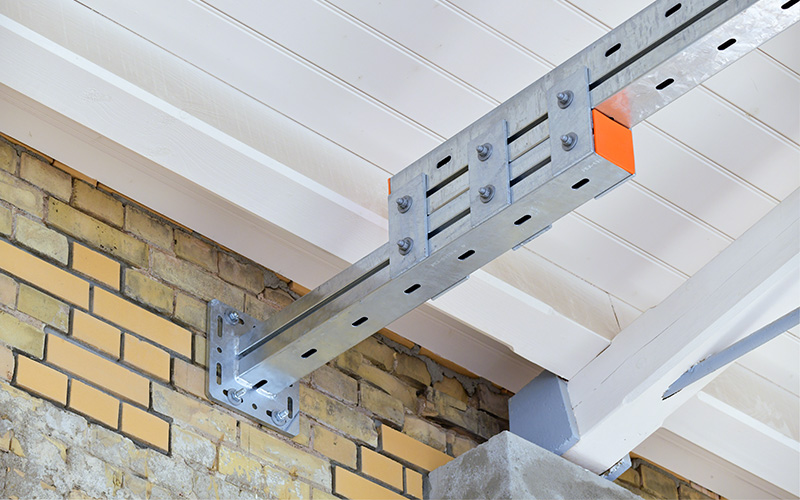

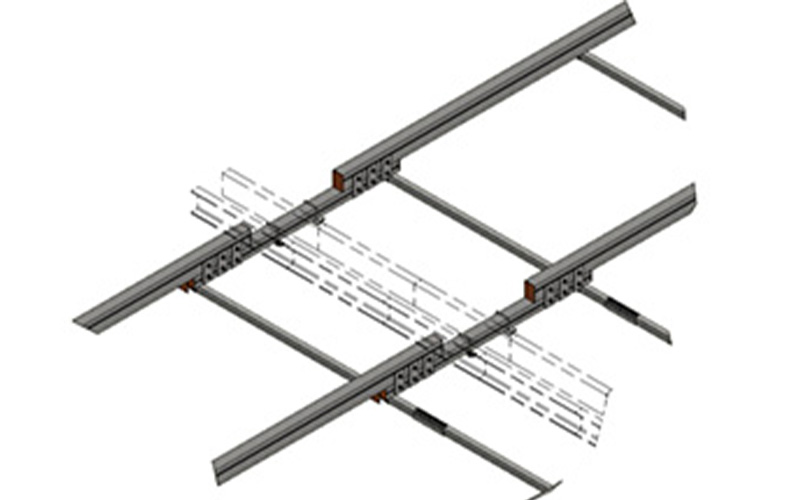

Befestigung der Deckenkonstruktion am Stahlträger.

Závěr

Úspěšná realizace řešení pro upevnění v objektu „DSTRCT.Berlin“ podtrhuje odbornou kompetenci společnosti MÜPRO v oblasti plánování a realizace náročných projektů s ohledem na specifické výzvy. Zároveň dokládá přednosti modulárního přístupu společnosti MÜPRO, který nabízí všestranná řešení pro individuální požadavky..
