Tepelné čerpadlo na mořskou vodu v Esbjergu

Tepelné čerpadlo na mořskou vodu Esbjerg

Průkopnický projekt budoucnosti je bezpečně ukotven

Společnost MÜPRO realizuje nosnou konstrukci pro největší mořskou tepelnou čerpadlo na světě

Podle Evropské asociace pro tepelná čerpadla (EHPA) činil v roce 2022 počet nainstalovaných tepelných čerpadel v Dánsku 29,8 na 1 000 domácností. Pro srovnání, v Německu to v té době bylo pouze 5,8 tepelného čerpadla na domácnost. Skandinávie obecně sází na tepelná čerpadla jako systém vytápění – a to i přes chladné zimy na severu.

V Esbjergu na dánském pobřeží Severního moře byla nyní uvedena do provozu největší mořská tepelná čerpadla na bázi CO2 na světě. Společnost MAN Energy Solutions zde na zakázku společnosti DIN Forsyning staví celkem dvě velká tepelná čerpadla s celkovým topným výkonem 70 megawattů. Zařízení dodává ročně přibližně 280 000 megawatthodin tepla s neutrálním dopadem na klima a zásobuje tak 25 000 domácností v místě a sousedním městě Varde. Emise CO2 se sníží o 120 000 tun ročně. Díky mořské tepelné pumpě může Esbjerg nyní odstavit místní uhelnou elektrárnu a je na přímé cestě k deklarovanému cíli klimatické neutrality do roku 2030.

Společnost MÜPRO podporuje tento průkopnický projekt budoucnosti dodávkou odpovídající nosné konstrukce pro rozsáhlé zařízení. Realizace s sebou přinesla řadu výzev a specifik. Klíčové jsou zde krátké časové lhůty pro montáž a široká škála materiálů v oblasti upevňovací techniky, které se zde používají.

Dokončení: 2024
Typ budovy: Tepelné čerpadlo na mořskou vodu
Požadavky: Upevnění pro těžké zatížení, ochrana proti korozi, dohled nad montáží a stavbou
Země: Dánsko

Rychlá realizace díky systému MPT a efektivnímu plánování

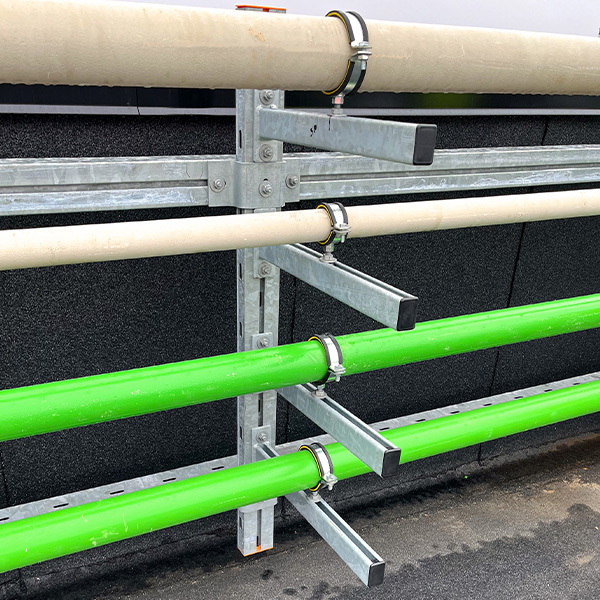

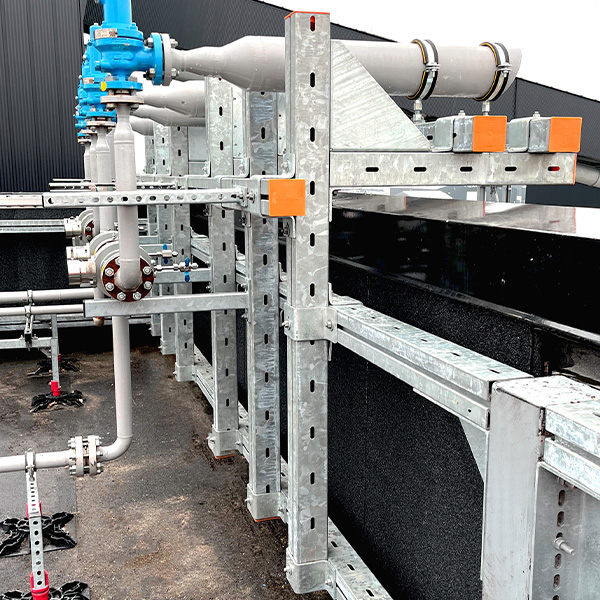

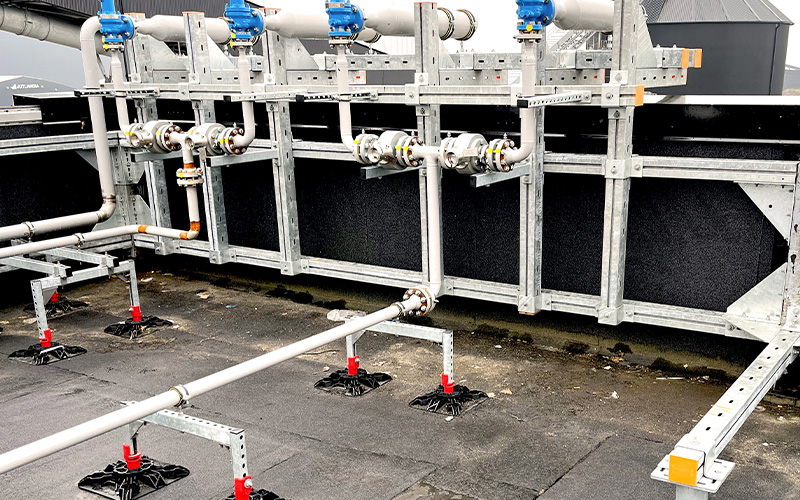

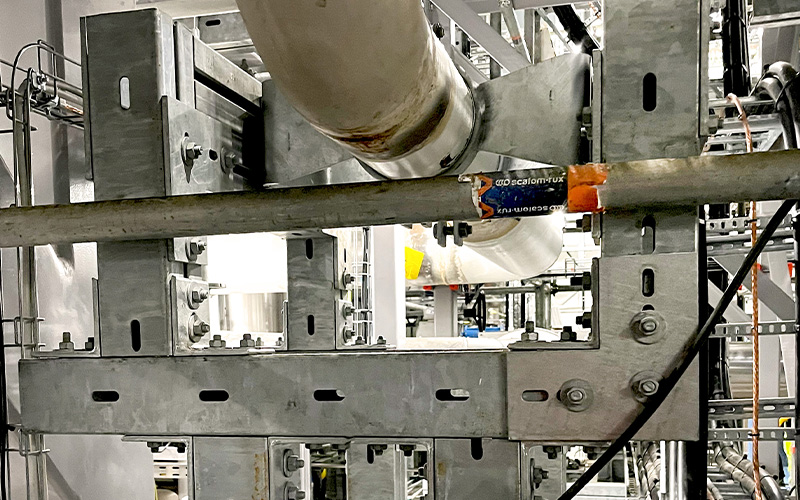

Při realizaci konstrukce tohoto velkého projektu sází společnost MÜPRO převážně na nosný systém MPT. Ten nabízí výkonné řešení pro náročné konstrukce s vysokým zatížením, jako jsou například těžká technika pro budovy nebo potrubní rozvody v průmyslovém a zařízení, a zároveň je ekonomičtější než konvenční ocelové konstrukce. Společnost MÜPRO vyvinula systém MPT s průběžnou upevňovací drážkou, která umožňuje flexibilní připojení montážních a upevňovacích dílů. Odpadají tak náročné svařovací práce a systém přesvědčuje svou jednoduchou manipulací. Montáž bez svařování šetří náklady a zvyšuje flexibilitu na staveništi. To byl faktor, který měl u projektu v Esbjergu rozhodující význam. Zde byly totiž držáky instalovány podle aktuální potřeby. Na realizaci měli odborníci ze společnosti MÜPRO k dispozici lhůty přibližně 24 hodin, během nichž bylo možné flexibilně přizpůsobit konstrukci a realizovat předchozí statické návrhy. Inženýři společnosti při tom našli řešení na míru a díky montáži a stavebnímu dozoru v průběhu výstavby zajistili maximální jistotu plánování.

Profily lze navíc kombinovat s dalšími modulárními systémy, jako jsou systémy MPC nebo MPR od stejného výrobce upevňovací techniky, a jsou tak obzvláště praktické pro dodatečné úpravy, protože je lze snadno demontovat a znovu použít.

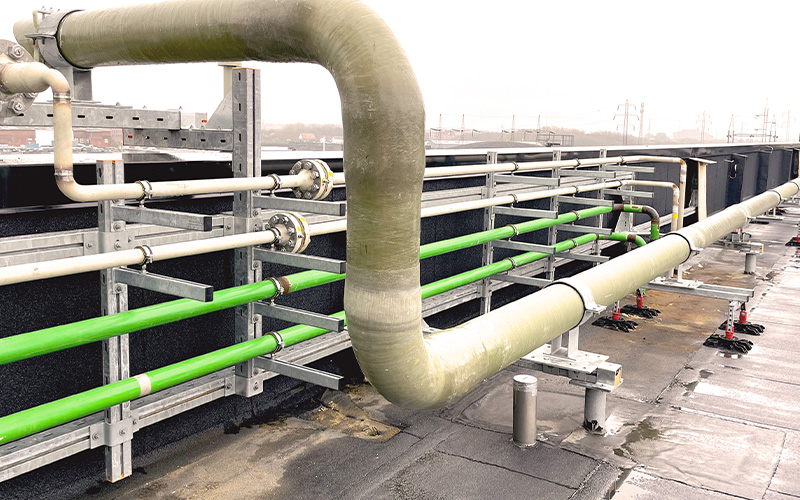

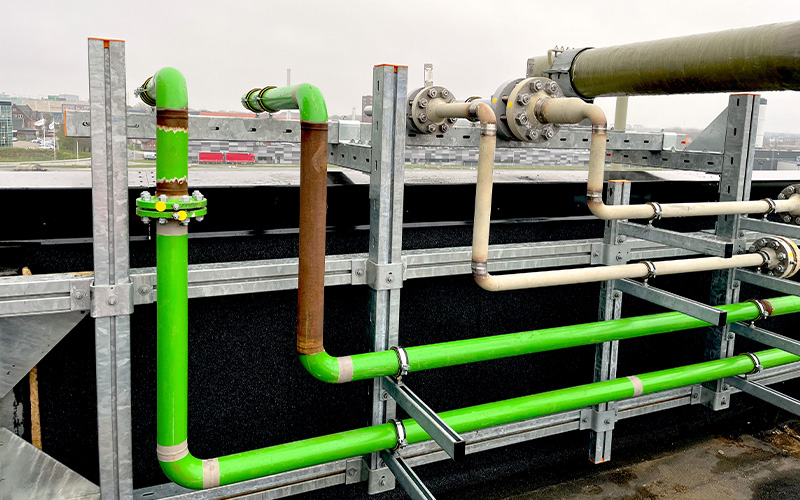

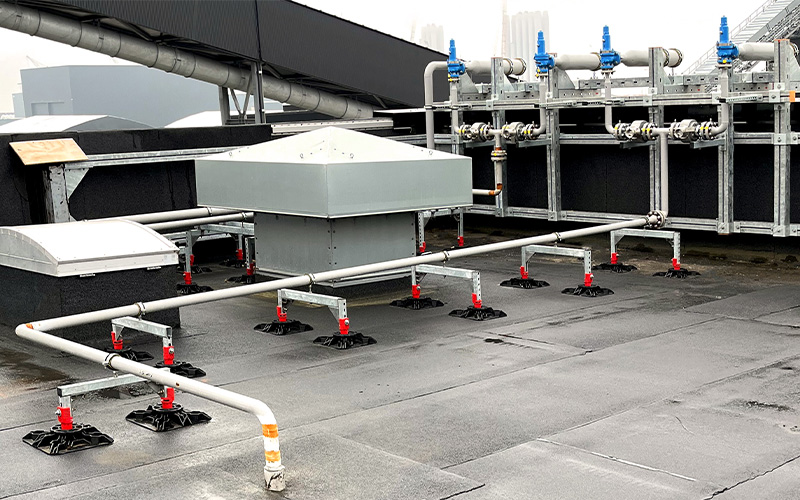

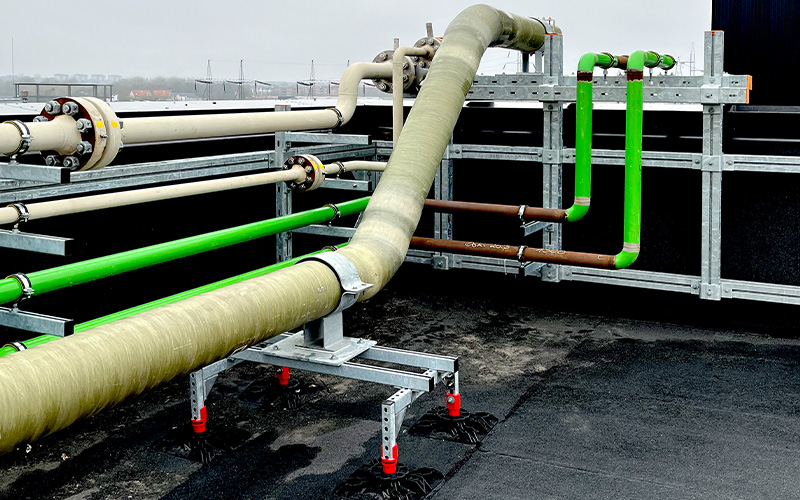

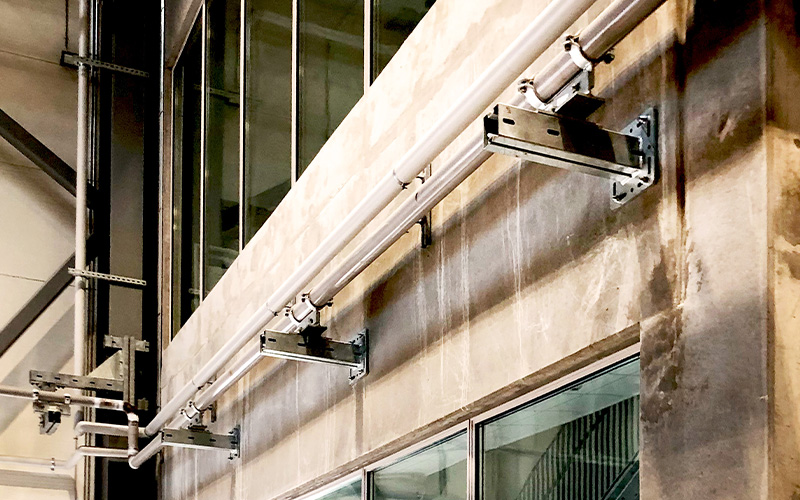

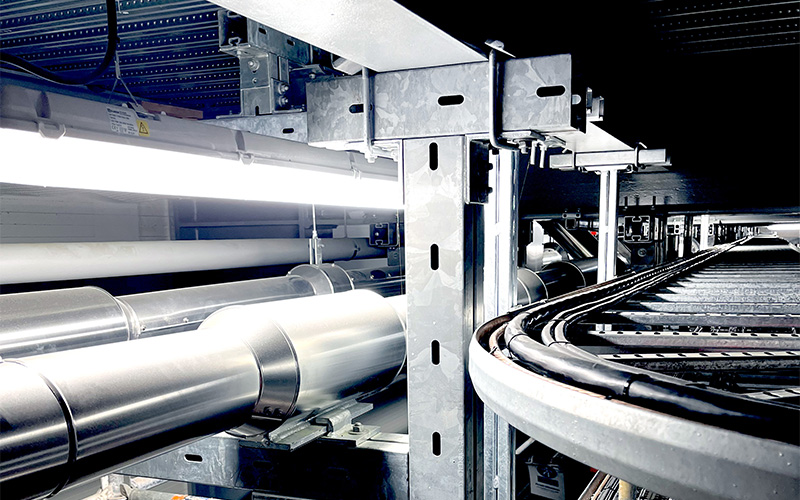

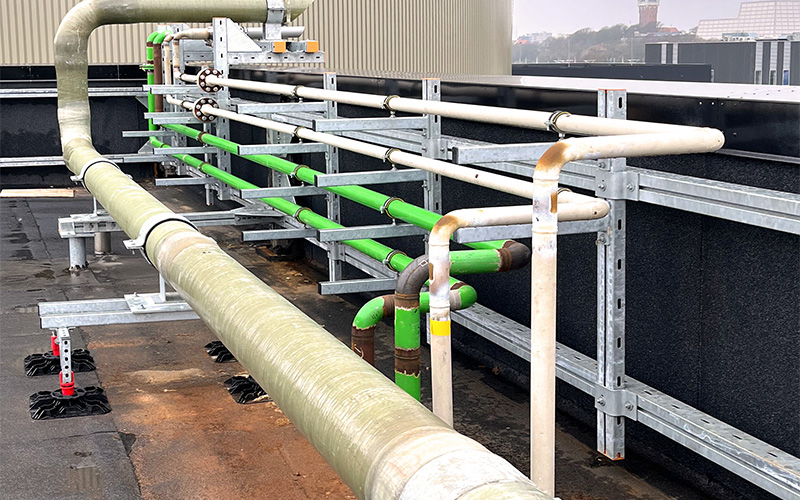

V Esbjergu byl systém MPT kombinován s prvky ze systémů MPR a MPC. Společnost MÜPRO zde mohla čerpat z široké škály upevňovacích prvků a tento rozsáhlý projekt tak realizovat přesně na míru. Kompletní systém MPT se skládá z žárově pozinkovaných profilů, které jsou odolné proti korozi a lze je použít jak v interiéru, tak v exteriéru. Také u tepelného čerpadla na mořskou vodu se upevňovací technika používá jak uvnitř výrobní haly, tak i venku. Společnost MÜPRO tak dodává vhodné upevnění pro každý účel.

Široké spektrum použití

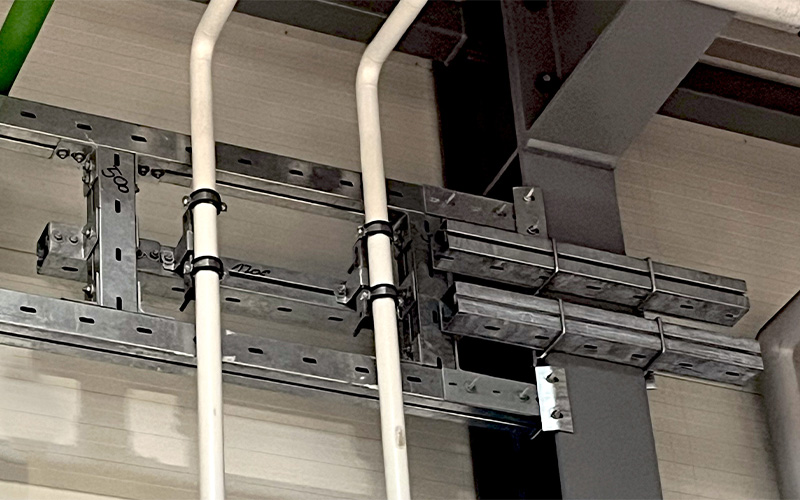

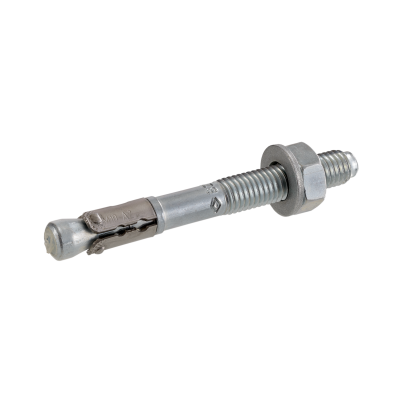

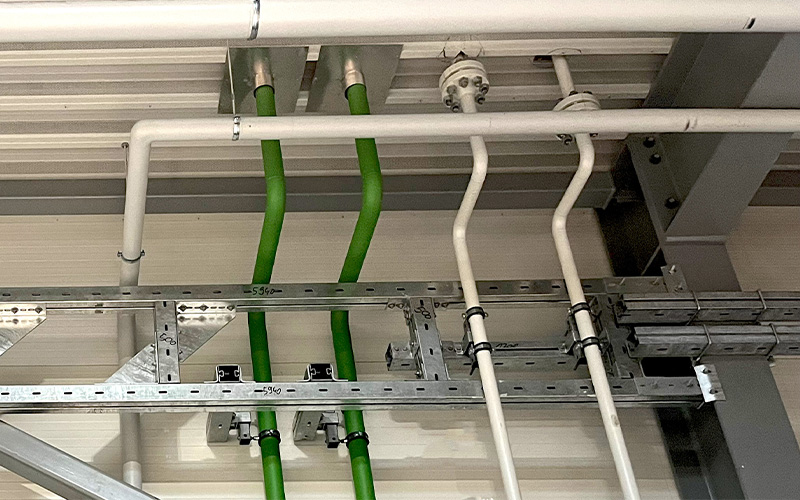

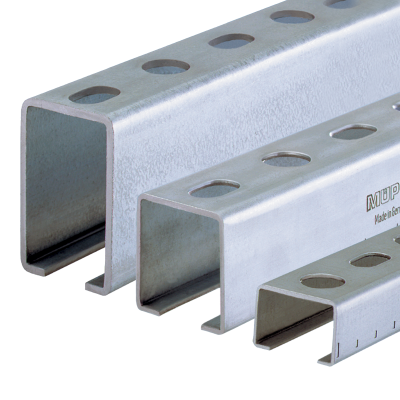

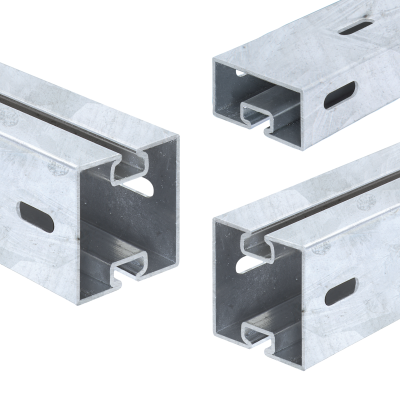

V rámci tohoto projektu společnost MÜPRO prokázala nejen flexibilitu a efektivitu při montáži konstrukce, ale také představila širokou škálu svých produktů. Dodaný materiál má celkovou hmotnost 59,5 tuny. Bylo použito přibližně 300 produktů této společnosti – mezi nimi šroubovací trubkové svorky, vysoce výkonné kotvy, nosné profily, držáky kolejnic, konzolové úhelníky a systémové kolejnice v různých provedeních. Bylo tak nainstalováno několik set metrů systémových lišt MPC 38/40 a 40/60 v žárově pozinkovaném provedení. Měřicí rysky na boku a na straně s drážkou nejen usnadnily vyrovnání upevňovacích prvků, ale také zajistily snadné nařezání profilů přímo na místě. Kromě toho se kolejnice vyznačují vysokou tuhostí v ohybu při zatížení. Žárový pozinkovací proces v souladu s normami chrání materiál před korozí. To platí i pro více než 400 žárově pozinkovaných nosných profilů MPT Q100 v délce šest metrů a tloušťce 3,5 milimetru.

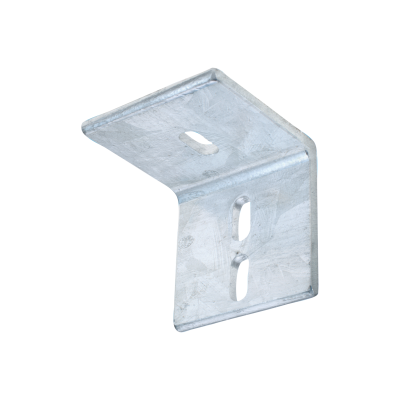

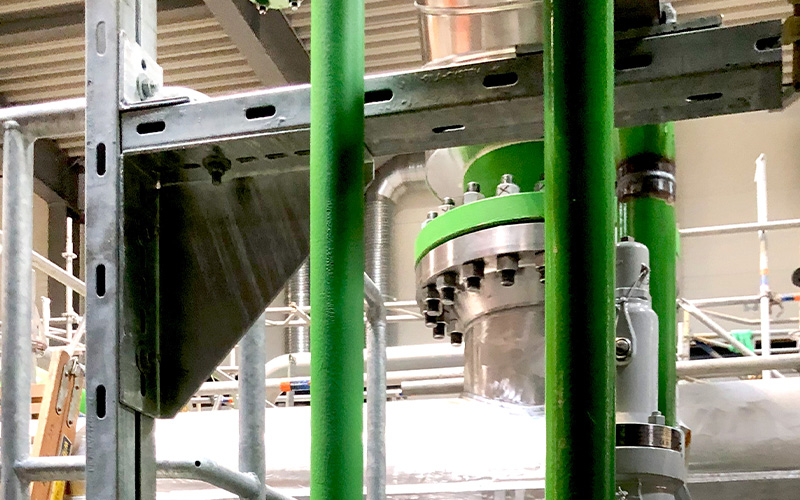

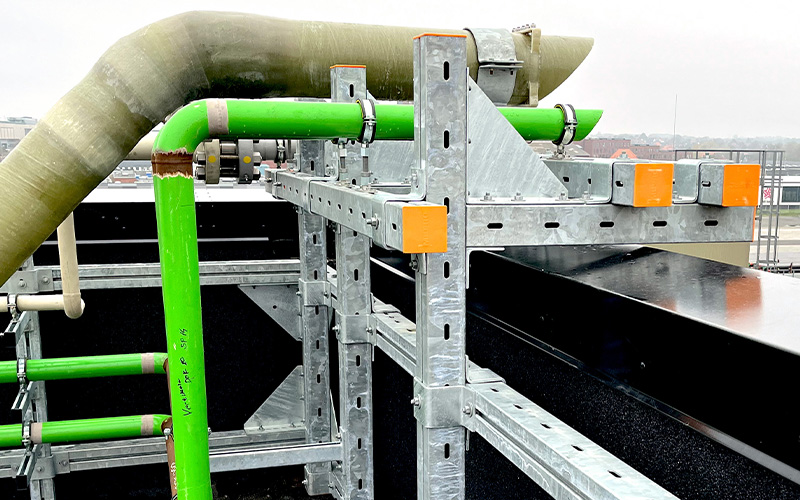

Díky přizpůsobenému funkčnímu příslušenství proběhla montáž v Esbjergu rychle a úsporně. Jak u kolejnic MPC, tak u nosných profilů MPT zajišťují vhodné uzavírací krytky čistý celkový vzhled. Nosné profily byly namontovány pomocí 3 330 montážních úhelníků MPT – osvědčených pro snadnou realizaci rohových a úhlových spojů i výztuh a v žárově pozinkovaném provedení variabilně použitelných.

Svorka na trubky pro nejvyšší nároky

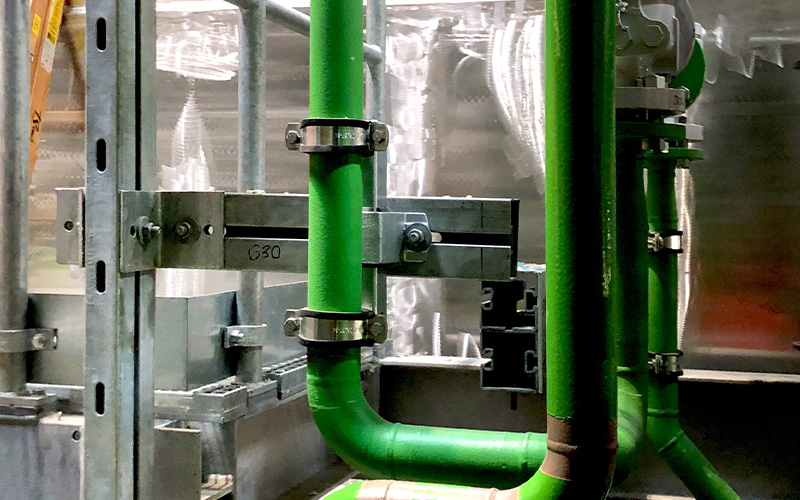

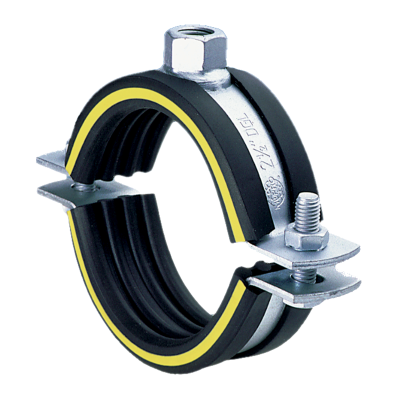

Sortiment výrobků MÜPRO se vyznačuje rychlou montáží, pohodlnými upínacími technikami, spolehlivými nosnostmi a vynikajícími hodnotami zvukové izolace. Potrubní svorky této společnosti představují univerzální upevňovací řešení, která byla vyvinuta pro různé aplikace a typy potrubí. Nabízejí také jednoduché a bezpečné možnosti montáže potrubí v těžké upevňovací třídě. Aby byla zajištěna trvale stabilní montáž trubek a potrubí, používá společnost MÜPRO u tepelného čerpadla na mořskou vodu celkem 940 šroubovacích trubkových svorek M10, M12 a M16 v těžkém provedení s vložkou DÄMMGULAST® i bez ní. Upevňují se trubky o průměru od půl palce do deseti palců. Díky zvukově izolační vložce DÄMMGULAST® se standardně dosahuje snížení hluku až o 22 dB(A). Tím se v rámci projektu dosahuje vynikajících hodnot zvukové izolace. Obepnutí hran spolehlivě zabraňuje vysunutí vložky z trubkové svorky. Silnější uzavírací šrouby a po obvodu svařené přípojné matice zajišťují mimořádně vysokou nosnost – ideální pro zařízení této velikosti.

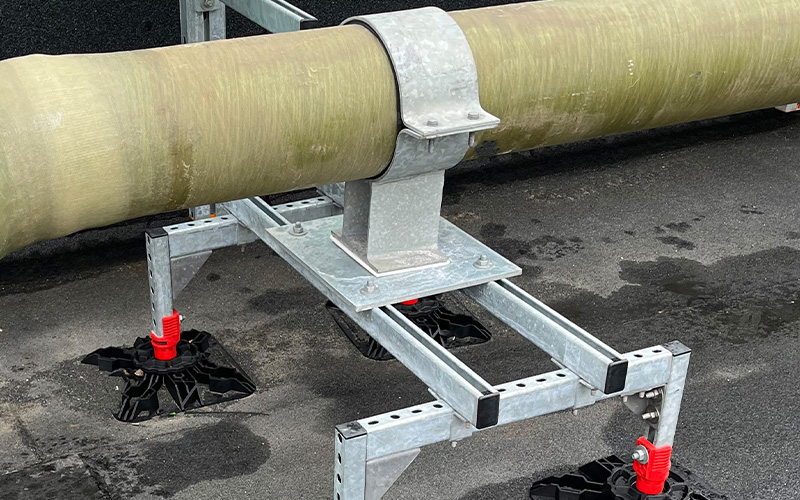

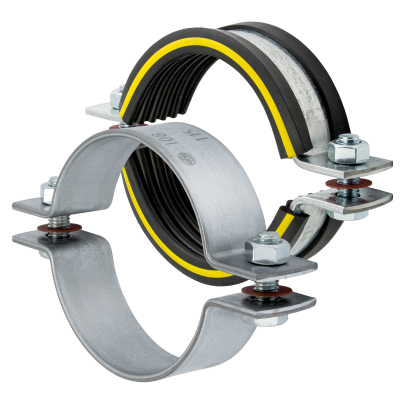

Kromě toho se v sortimentu MÜPRO používá 240 upevňovacích svorek STATO® bez vložky v průměrech od 60,3 mm do 219,1 mm v pozinkovaném provedení. Tuto vysoce odolnou dvoudílnou svorku lze přesně upevnit pomocí dvou upevňovacích šroubů – a to i při větších odchylkách v průměru trubky. Svorka se dodává již s spojovacími šrouby, maticemi a pojistnými podložkami. Sortiment používaných trubkových svorek doplňují šroubové trubkové svorky V2A M8/M10 bez vložky v provedení 2 palce.

Závěr

Díky širokému sortimentu dodává společnost MÜPRO vhodné potrubní svorky pro projekt týkající se největšího mořského tepelného čerpadla na světě. Systém MPT navíc přesvědčuje dlouhodobou stabilitou při použití v konstrukcích pro těžké zatížení. Pilotní projekt v Dánsku tak těží z dlouholetých zkušeností společnosti v oblasti upevňování velkých zařízení – a obyvatelé Esbjergu a Varde budou v budoucnu využívat zelenou energii.
