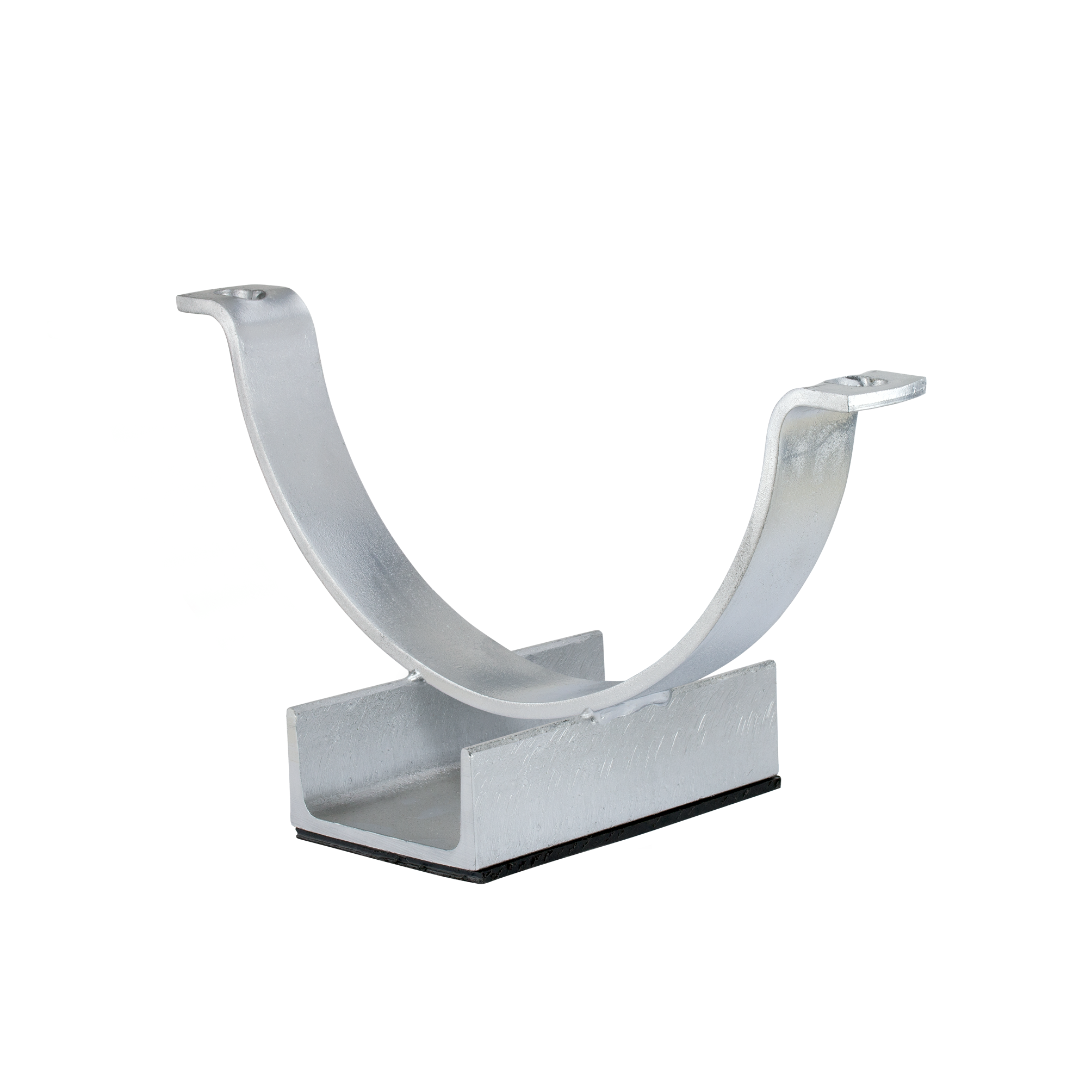

Kluzné uložení typu UPG-1

Kluzné uložení typu UPG-1

s U-profilem podle DIN 1026

Zobrazit varianty jako seznam

Jmenovitá světlost DN:

100 125 150 200 250 300 350 400 450 500 600

Vnější průměr potrubí D:

133 mm 159 mm 273 mm 368 mm 508 mm 114,3 mm 139,7 mm 168,3 mm 219,1 mm 323,9 mm 355,6 mm 406,4 mm 457,2 mm 609,6 mm

Tloušťka izolace:

40 mm 60 mm

Aplikace

Podpěry jsou z ocelového U-profilu

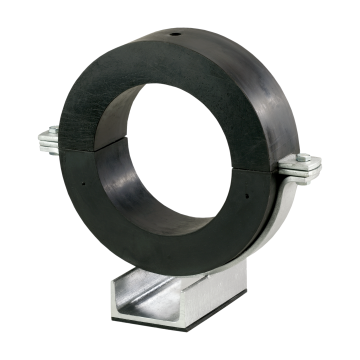

Provedení pro vložení jedné chladové vložky Typ 170 EX

Vaše výhody

K dispozici dvě různé tloušťky izolace
Polyamidová kluzná deska pro snížení kluzného odporu
Žárově pozinkované (další povrchové úpravy na vyžádání)
Objímky mohou být přivařeny pod úhlem 45° (nutno specifikovat při objednávce)
Odpovídající ISO objímky je nutné objednat samostatně viz kapitola objímky.

Typ výrobku:: Kluzná uložení

Kluzné uložení typu UPG-1, s U-profilem podle DIN 1026

	Číslo položky	Jmenovitá světlost DN	Vnější průměr potrubí D	Tloušťka izolace	Action
	117190	100	114,3 mm	40 mm	kus
	117096	125	133 mm	40 mm	kus
	117105	125	139,7 mm	40 mm	kus
	117108	150	159 mm	40 mm	kus
	117117	150	168,3 mm	40 mm	kus
	117193	200	219,1 mm	40 mm	kus
	117133	250	273 mm	40 mm	kus
	117196	300	323,9 mm	40 mm	kus
	117199	400	406,4 mm	40 mm	kus
	117129	200	219,1 mm	60 mm	kus
	117142	250	273 mm	60 mm	kus
	117151	300	323,9 mm	60 mm	kus
	117157	350	355,6 mm	60 mm	kus
	117163	350	368 mm	60 mm	kus
	117166	400	406,4 mm	60 mm	kus
	117175	450	457,2 mm	60 mm	kus
	117181	500	508 mm	60 mm	kus
	117186	600	609,6 mm	60 mm	kus
